摘要： 下推式磁悬浮系统是利用电磁力来克服重力主要原理就是用霍尔传感器检测浮子位置并输出信号通过放大驱动线圈产生磁力使浮子悬浮。先来看磁铁...

下推式磁悬浮系统是利用电磁力来克服重力主要原理就是用霍尔传感器检测浮子位置并输出信号通过放大驱动线圈产生磁力使浮子悬浮。

先来看磁铁

       (图1)

底下我们采用铁氧体圆环磁铁

浮子用的钕铁硼强磁铁

 (图2)

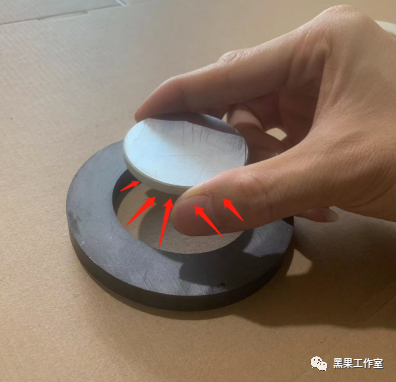

但是在圆环中心往下压

磁铁中心会给一个很强的托举力

但是侧边还有吸力

非常容易变成(图1)的样子。

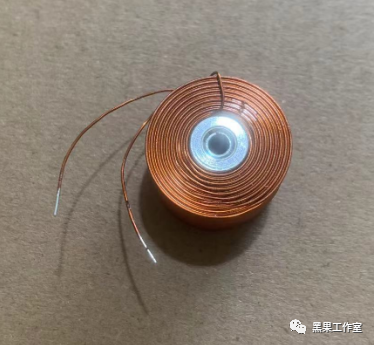

这是一个电磁铁，也就是一个线圈

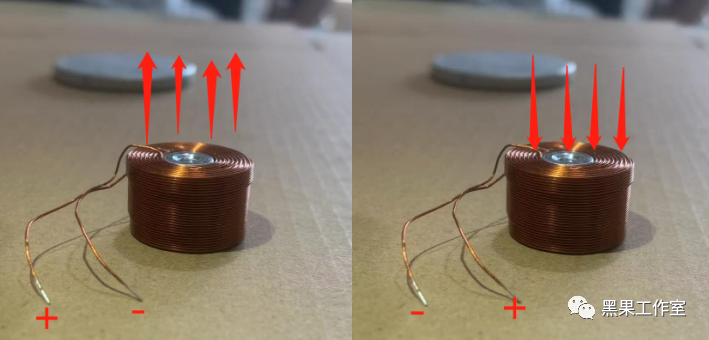

众所周知给线圈通电会产生磁场

这个时候线圈就像一个磁铁，

切换线圈输入的正负就可以达到磁性的转换

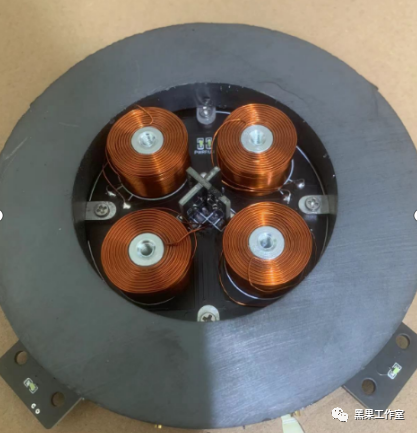

   那咱们就可以在磁铁中间放4个线圈

如果浮子往左偏，就让左边的线圈产生推力

右边的线圈产生拉力，保持浮子在中心位置就完成了

  浮子位置检测就靠中心的霍尔传感器来完成

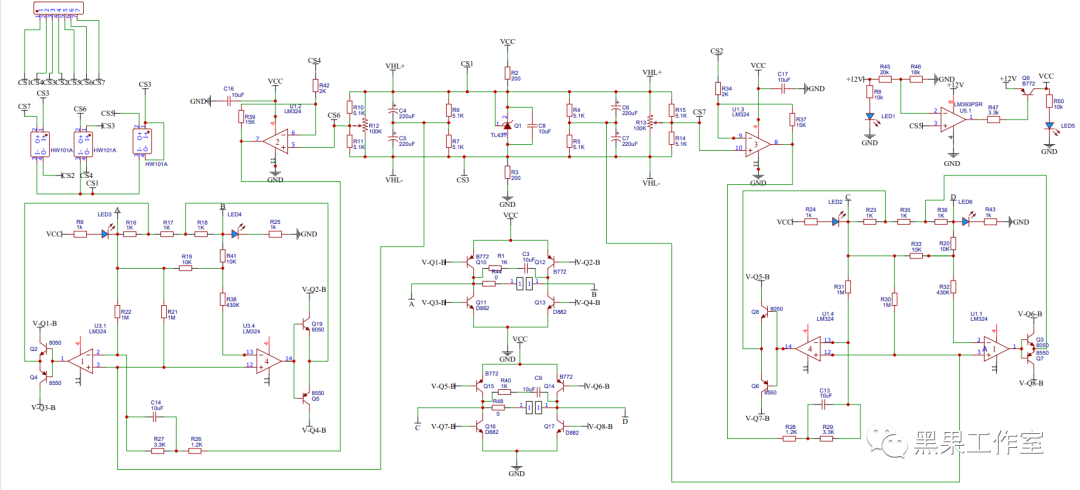

来看一下完整的电路图
