装配手册
一、Papapiu Lab N1 的 X 轴的装配图解
1. X 轴支架组件的直线导轨装配
材料清单
| 名称 | 数量 |
|---|
| M3 * 8mm 螺栓 | 11 |
| X 轴支架组件 | 1 |
| X 轴限位组件 | 2 |
| MGN9 340mm 直线导轨 | 1 |
| MGN9H滑块（图示未展出） | 1 |

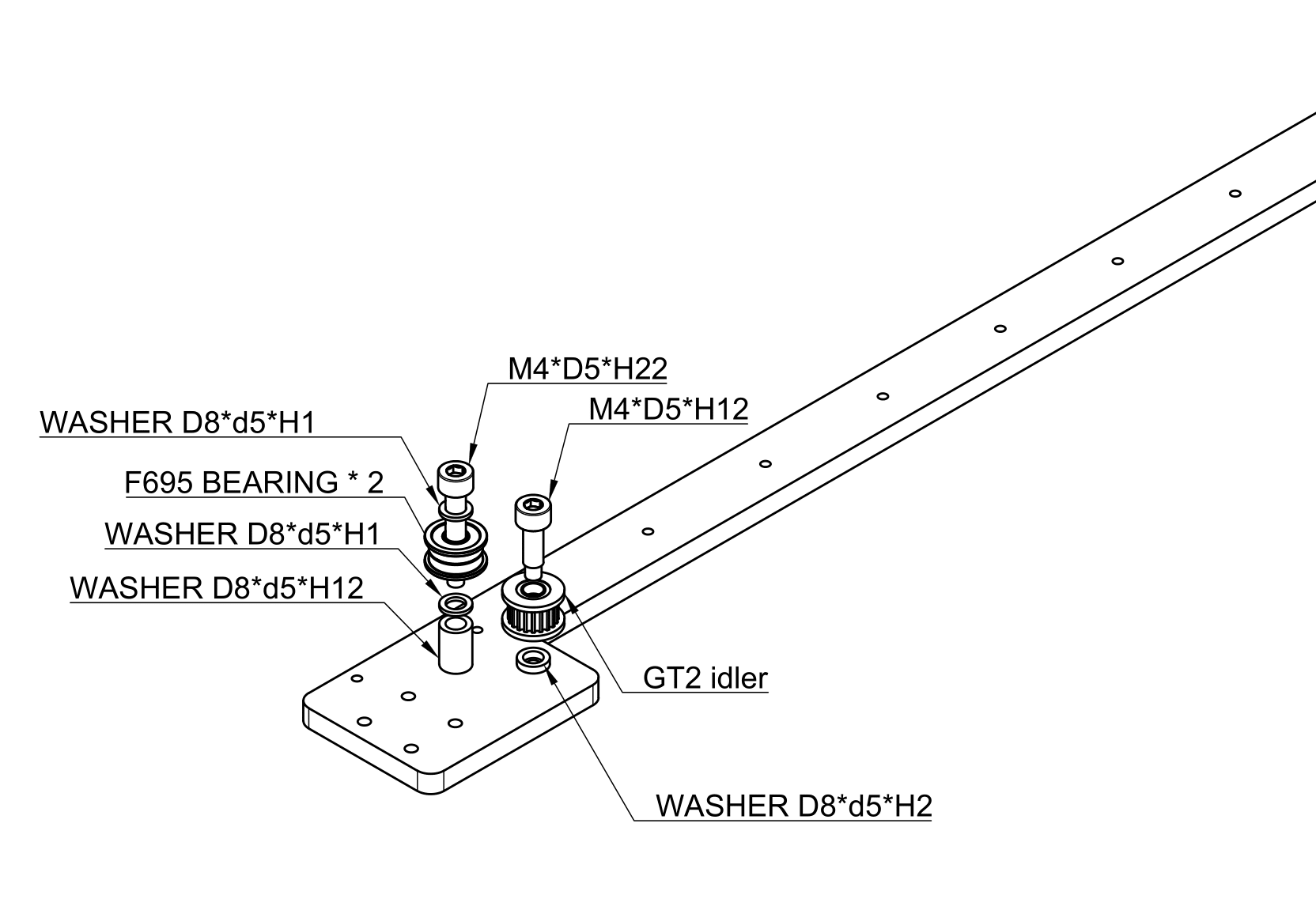

2. X 轴支架组件的惰轮装配
材料清单
| 名称 | 数量 |
|---|
| F695ZZ 法兰轴承 | 2 |
| GT2 20齿惰轮 | 1 |
| 垫圈 D8d5H1 | 2 |
| 垫圈 D8d5H2 | 1 |
| 垫圈 D8d5H12 | 1 |
| 塞打螺丝M4 * D5 * H12 | 1 |
| 塞打螺丝M4 * D5 * H22 | 1 |

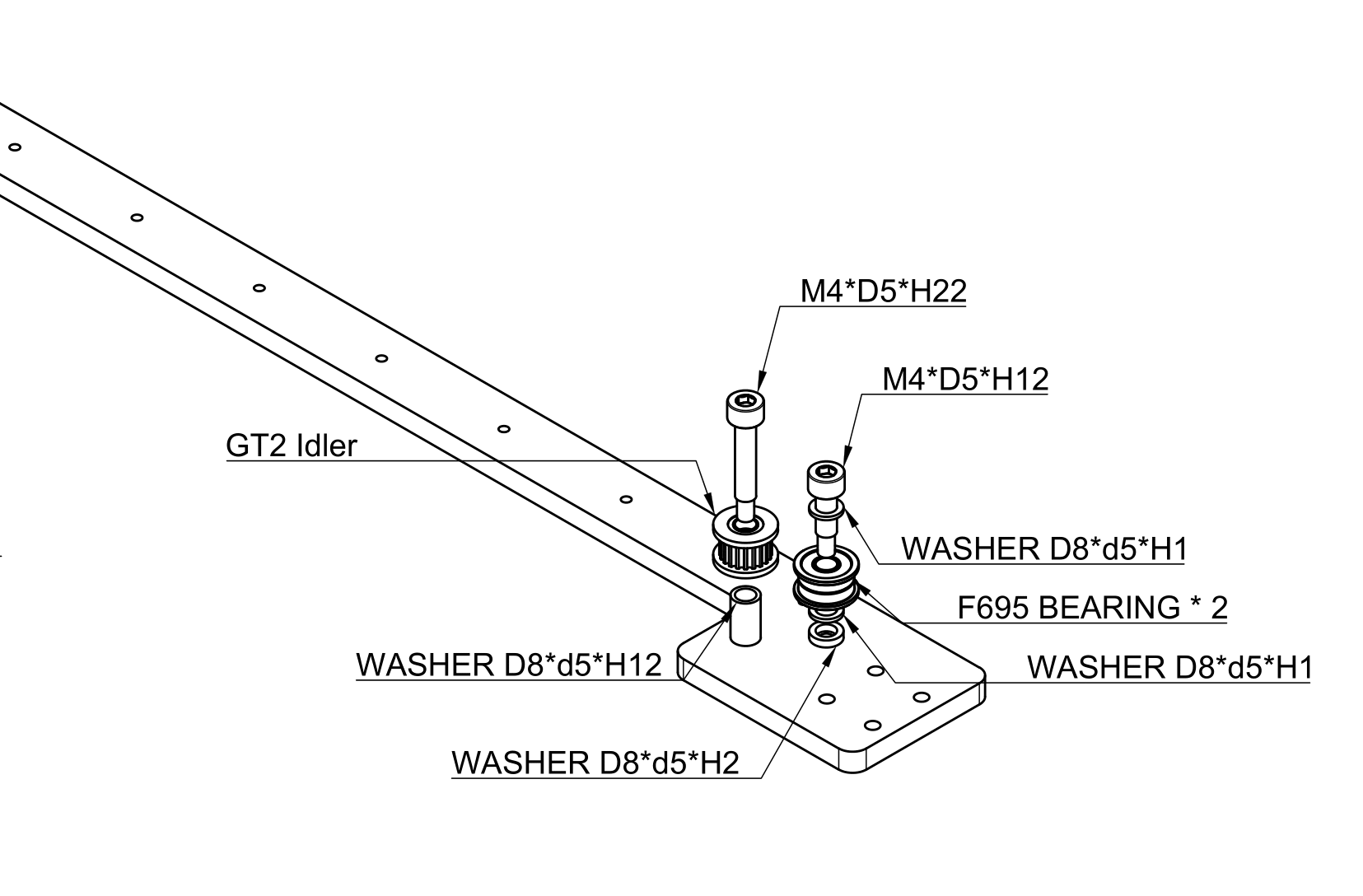

3. X 轴支架组件的惰轮装配
材料清单
| 名称 | 数量 |
|---|
| F695ZZ 法兰轴承 | 2 |
| GT2 20齿惰轮 | 1 |
| 垫圈 D8d5H1 | 2 |
| 垫圈 D8d5H2 | 1 |
| 垫圈 D8d5H12 | 1 |
| 塞打螺丝M4 * D5 * H12 | 1 |
| 塞打螺丝M4 * D5 * H22 | 1 |

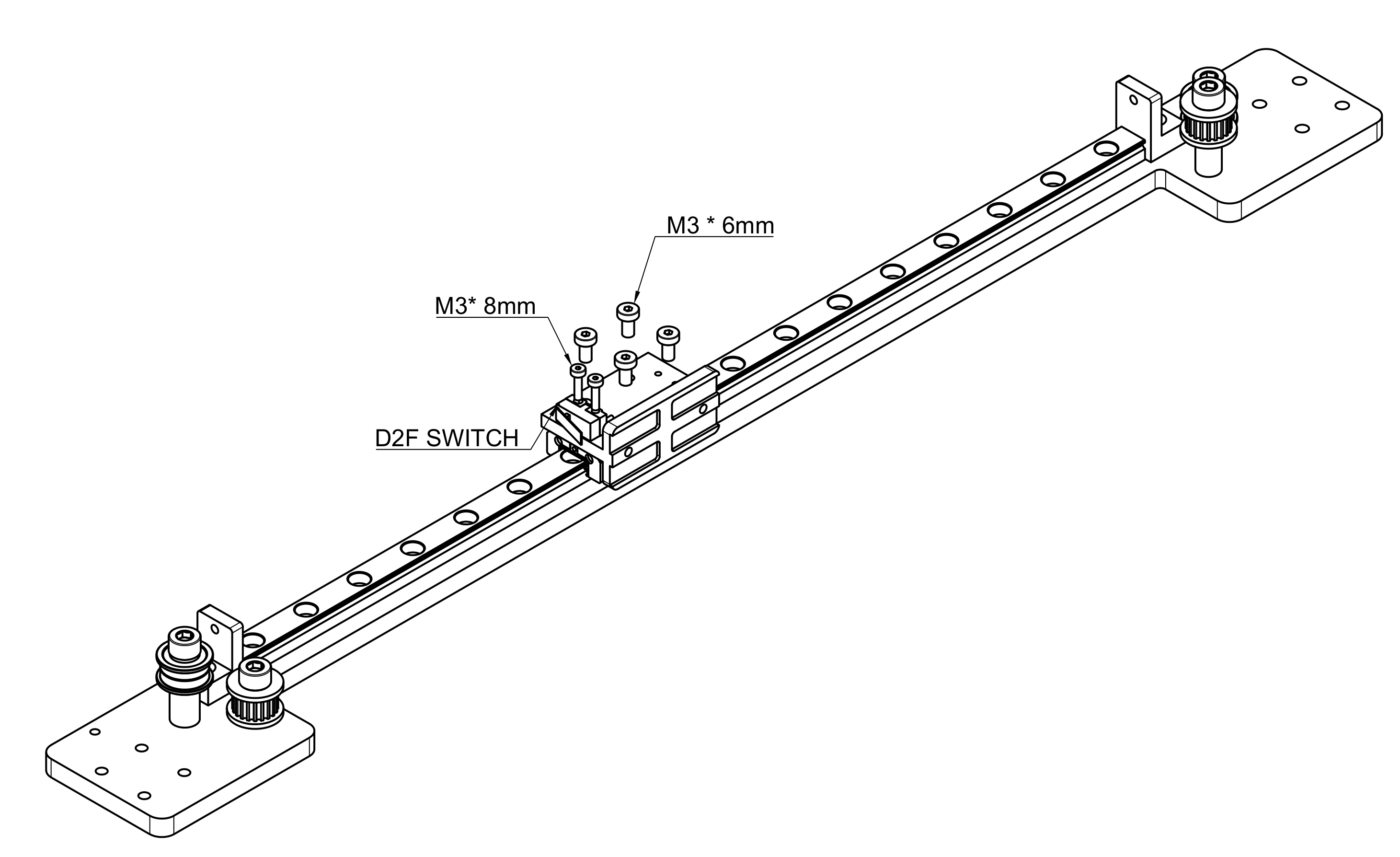

4. X 轴支架组件的滑块支架装配
材料清单
| 名称 | 数量 |
|---|
| M3 * 6mm 螺栓 | 4 |
| M2 * 8mm 螺栓 | 2 |
| DF2 微动开关 | 1 |
| MGN9H 滑块支架组件 | 1 |
二、Papapiu Lab N1 的 Y 轴的装配图解

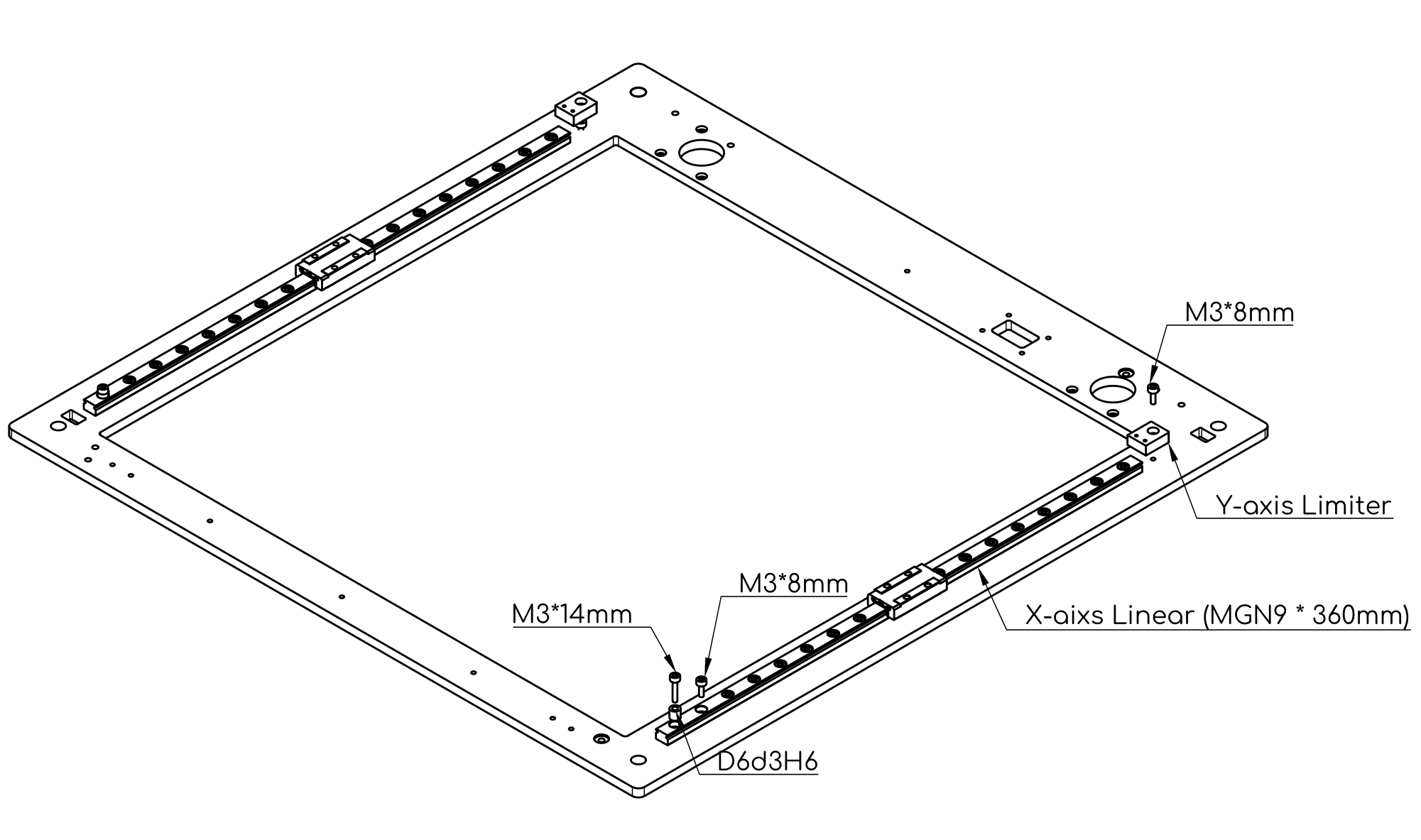

1. MGN9 直线导轨与 Y 轴支架装配
材料清单
| 名称 | 数量 |
|---|
| M3 * 8mm 螺栓 | 34 |
| M3 * 14mm 螺栓 | 2 |
| MGN9 360mm 直线导轨 | 2 |
| D6d3H6螺柱 | 2 |
| MGN9H 滑块 | 2 |
| Y 轴限位组件 | 2 |

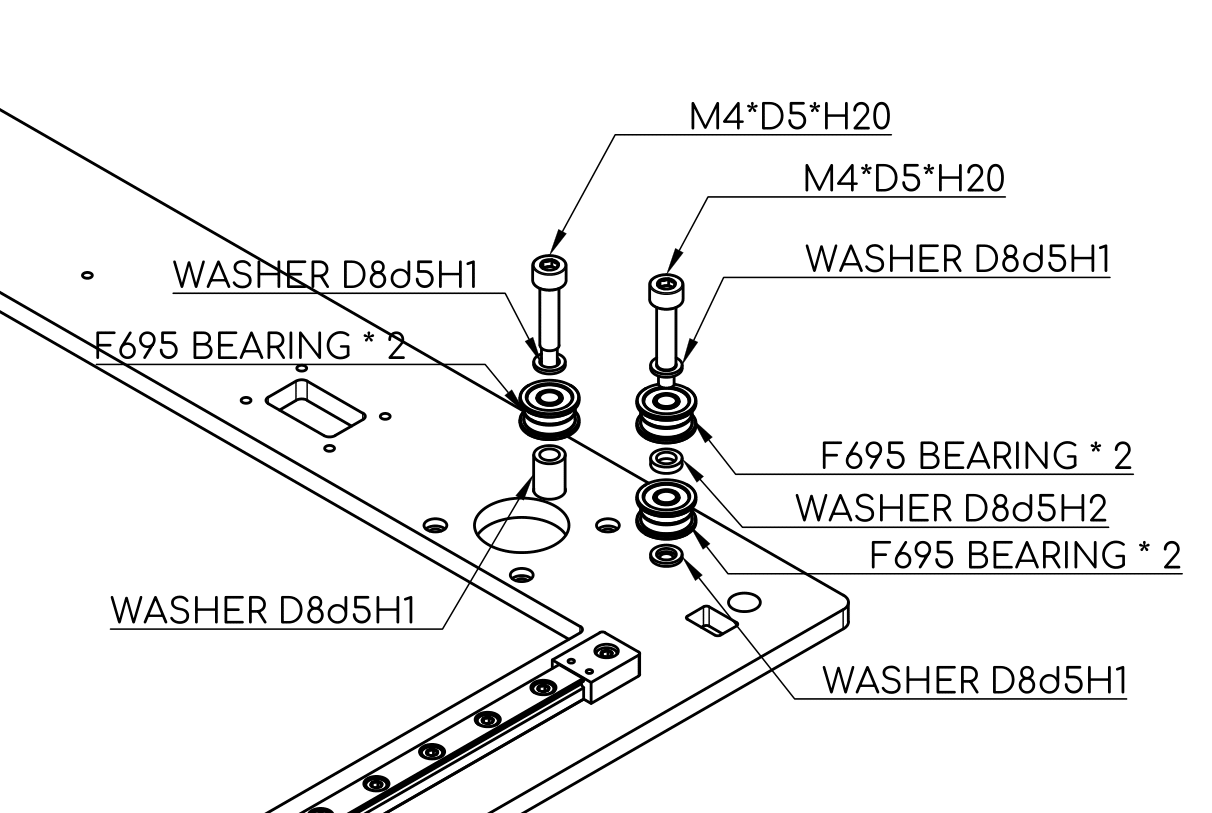

2. F695 轴承与 Y 轴支架装配 A
材料清单
| 名称 | 数量 |
|---|
| F695ZZ 法兰轴承 | 6 |
| 垫圈 D8d5H1 | 3 |
| 垫圈 D8d5H2 | 1 |
| 垫圈 D8d5H12 | 1 |
| 塞打螺丝M4 * D5 * H20 | 2 |
3. F695 轴承与 Y 轴支架装配 B
材料清单
| 名称 | 数量 |
|---|
| F695ZZ 法兰轴承 | 6 |
| 垫圈 D8d5H1 | 4 |
| 垫圈 D8d5H2 | 1 |
| 塞打螺丝M4 * D5 * H10 | 1 |
| 塞打螺丝M4 * D5 * H20 | 1 |

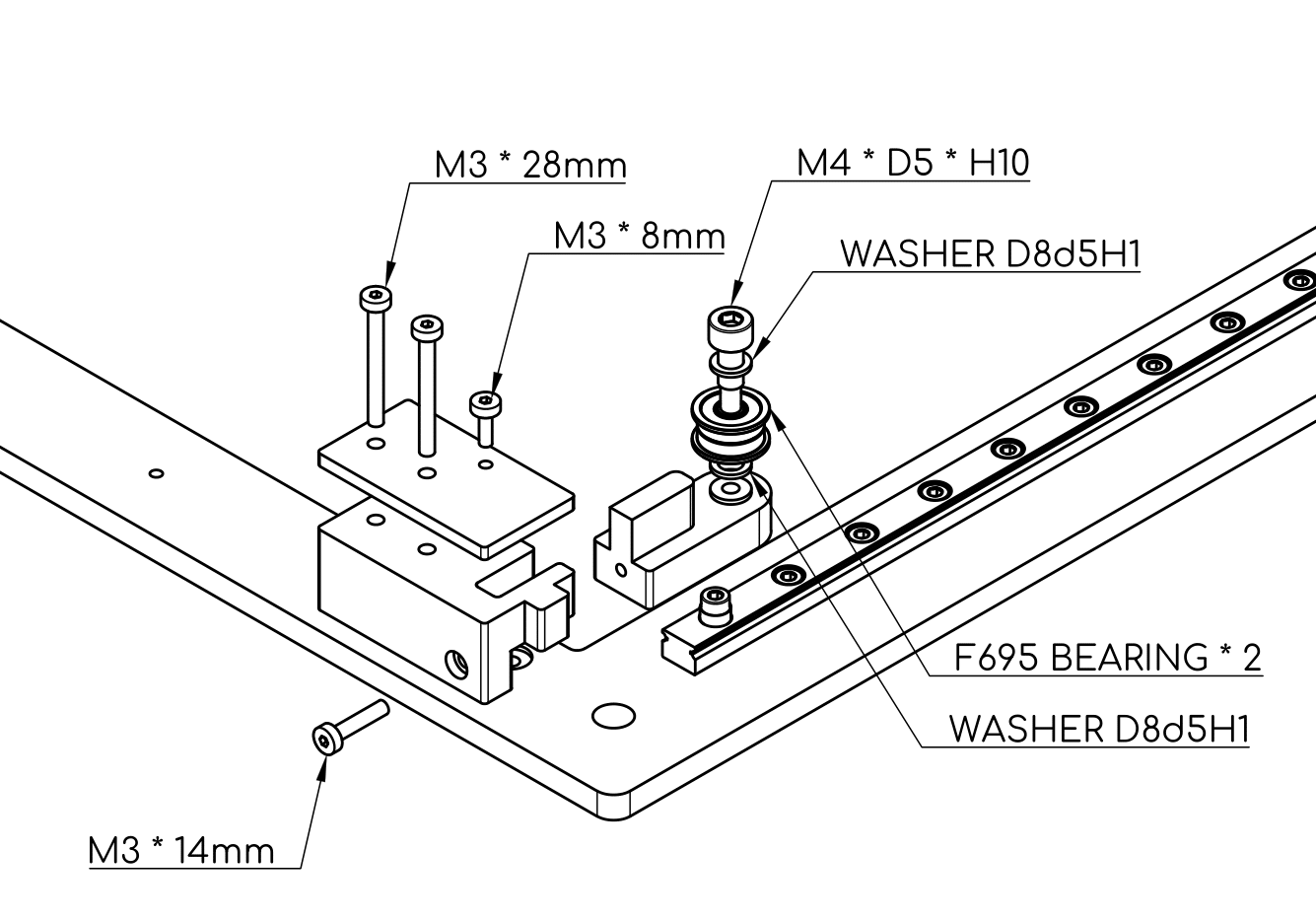

4. 同步带张紧器与 Y 轴支架装配 A
材料清单
| 名称 | 数量 |
|---|
| M3 * 8mm 螺栓 | 1 |
| M3 * 14mm 螺栓 | 1 |
| M3 * 28mm 螺栓 | 1 |
| 塞打螺丝M4 * D5 * H10 | 1 |
| 垫圈 D8d5H1 | 2 |
| F695ZZ 法兰轴承 | 2 |

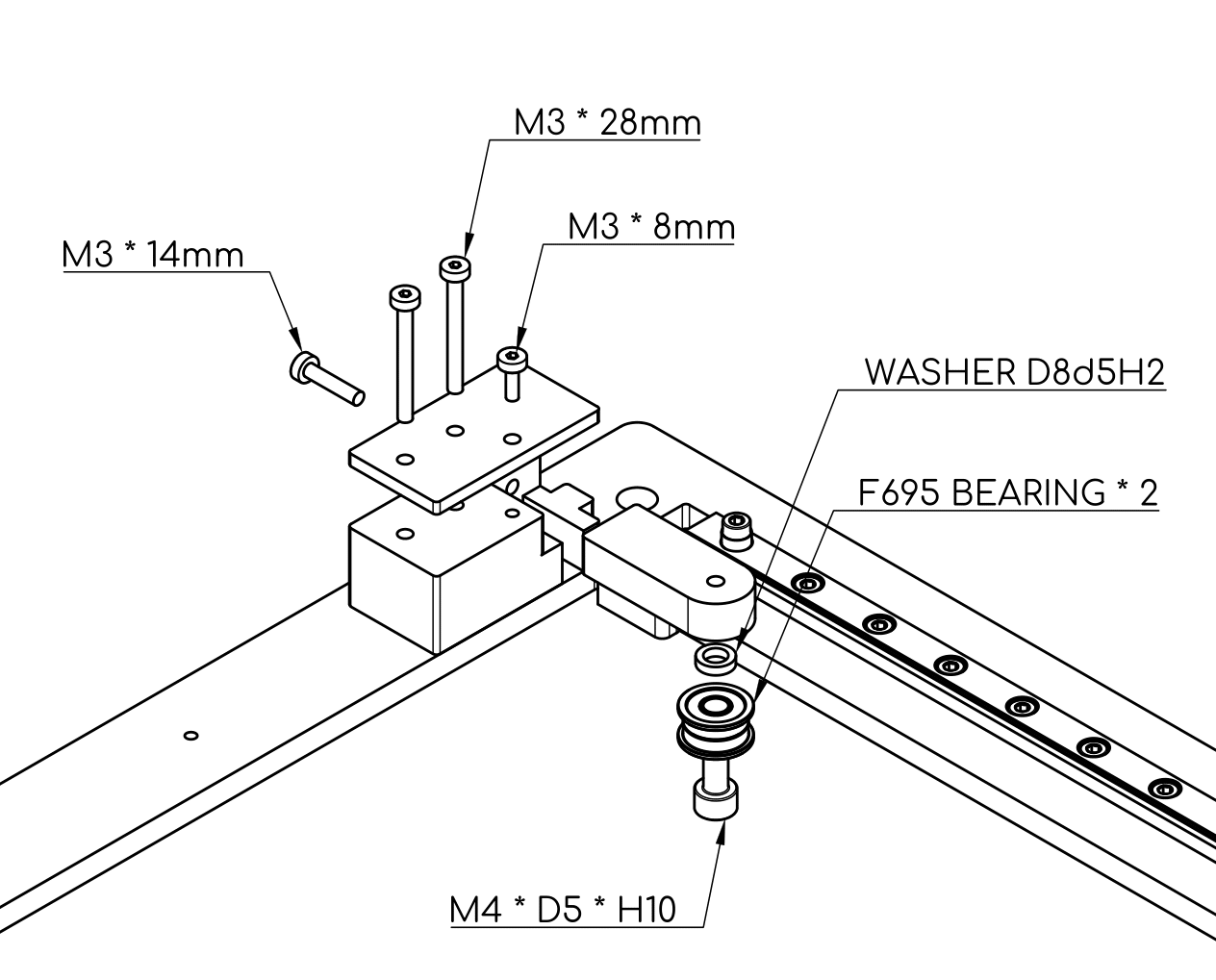

5. 同步带张紧器与 Y 轴支架装配 B
材料清单
| 名称 | 数量 |
|---|
| M3 * 8mm 螺栓 | 1 |
| M3 * 14mm 螺栓 | 1 |
| M3 * 28mm 螺栓 | 1 |
| 塞打螺丝M4 * D5 * H10 | 1 |
| 垫圈 D8d5H2 | 1 |
| F695ZZ 法兰轴承 | 2 |

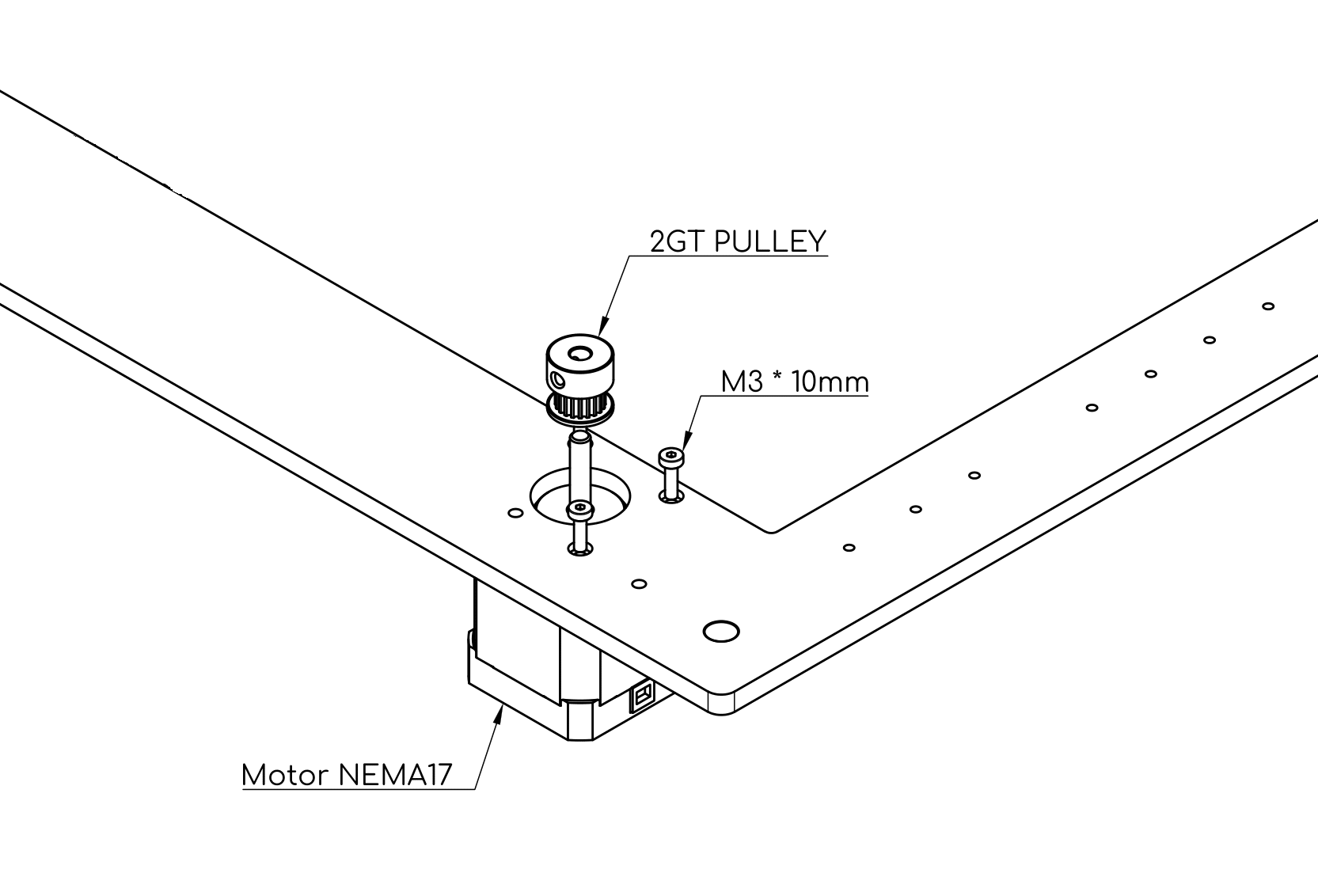

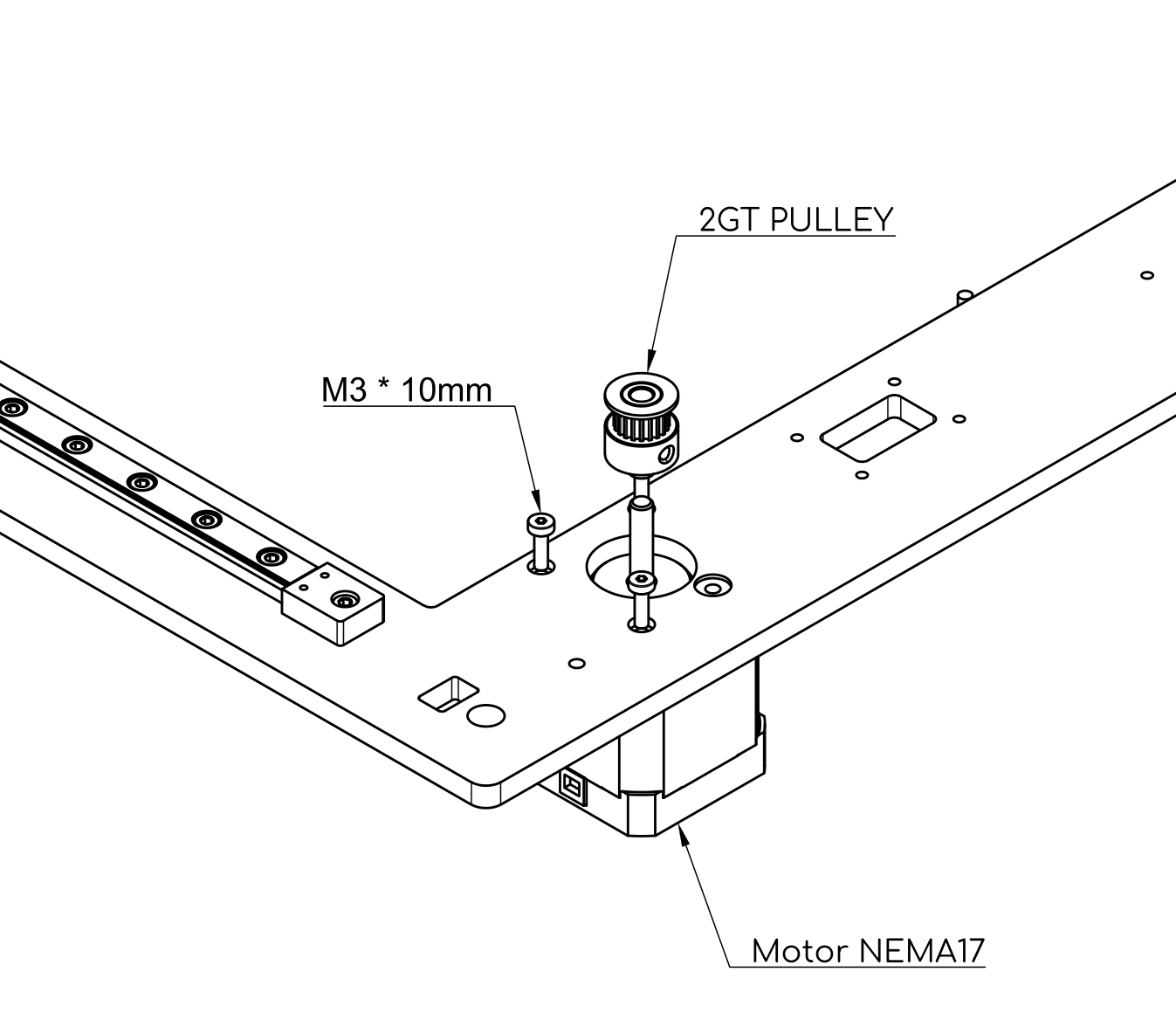

6. A 电机及同步轮与 Y 轴支架装配
材料清单
| 名称 | 数量 |
|---|
| NEMA17 电机 | 1 |
| M3 * 10mm 螺栓 | 3 |
| GT2 20齿同步轮 | 1 |
7. B 电机及同步轮与 Y 轴支架装配
材料清单
| 名称 | 数量 |
|---|
| NEMA17 电机 | 1 |
| M3 * 10mm 螺栓 | 3 |
| GT2 20齿同步轮 | 1 |
三、Papapiu Lab N1 的同步带装配图解

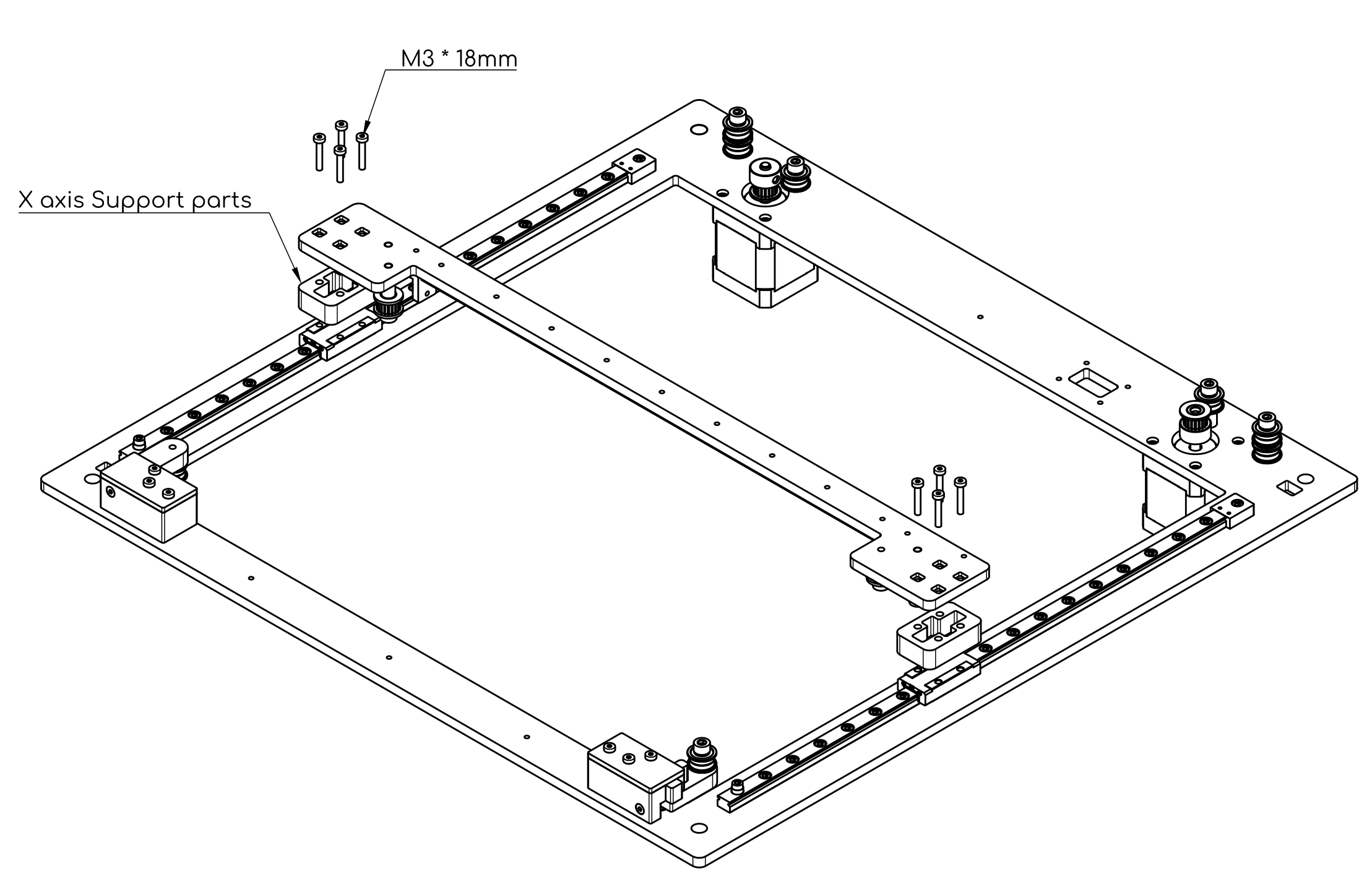

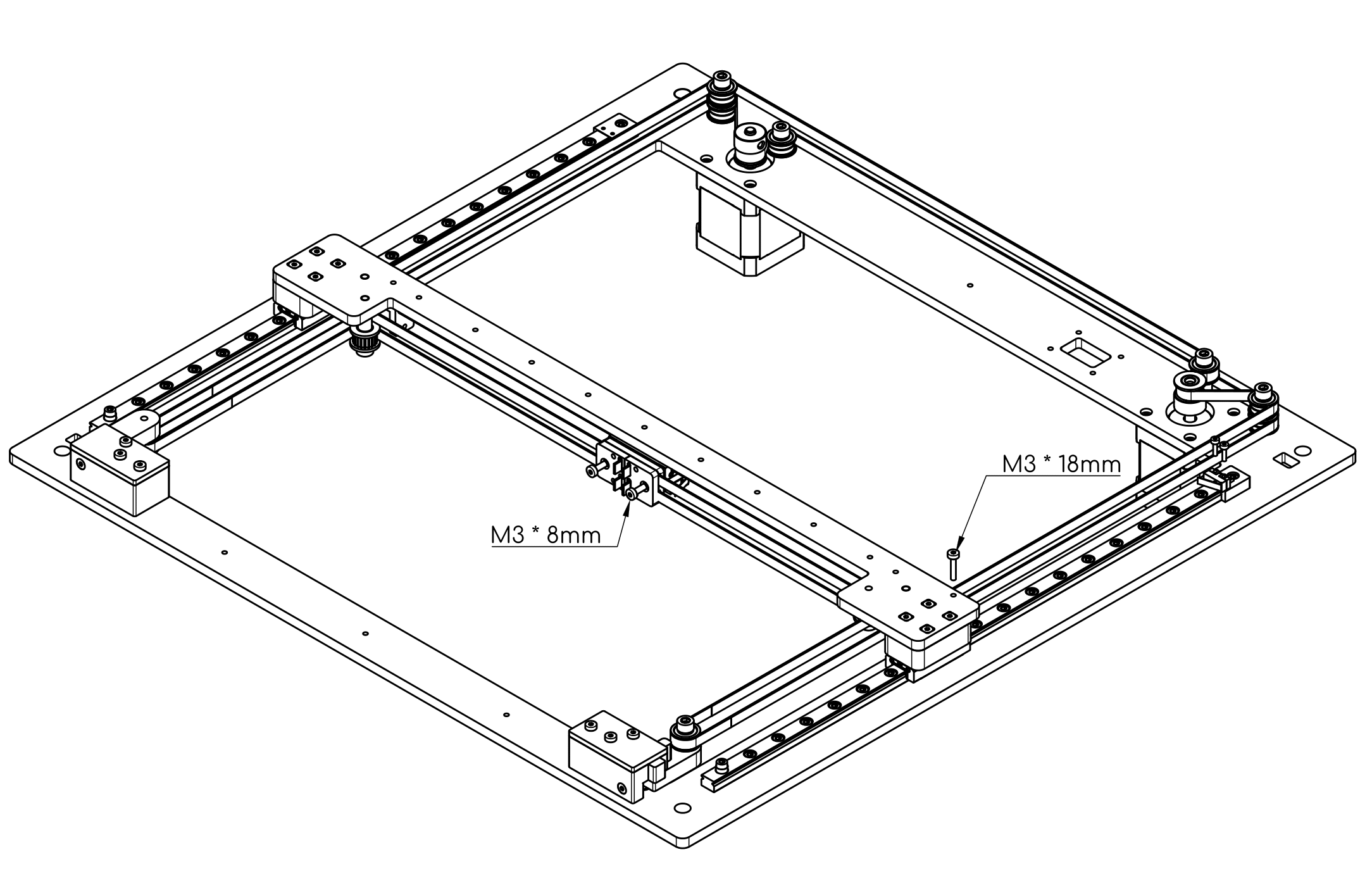

1. X 轴组件于 Y 轴组件对接装配
材料清单
| 名称 | 数量 |
|---|
| M3 * 18mm 螺栓 | 8 |
| X 轴支架增高组件 | 2 |
| X 轴支架组件（已完成转配） | 1 |

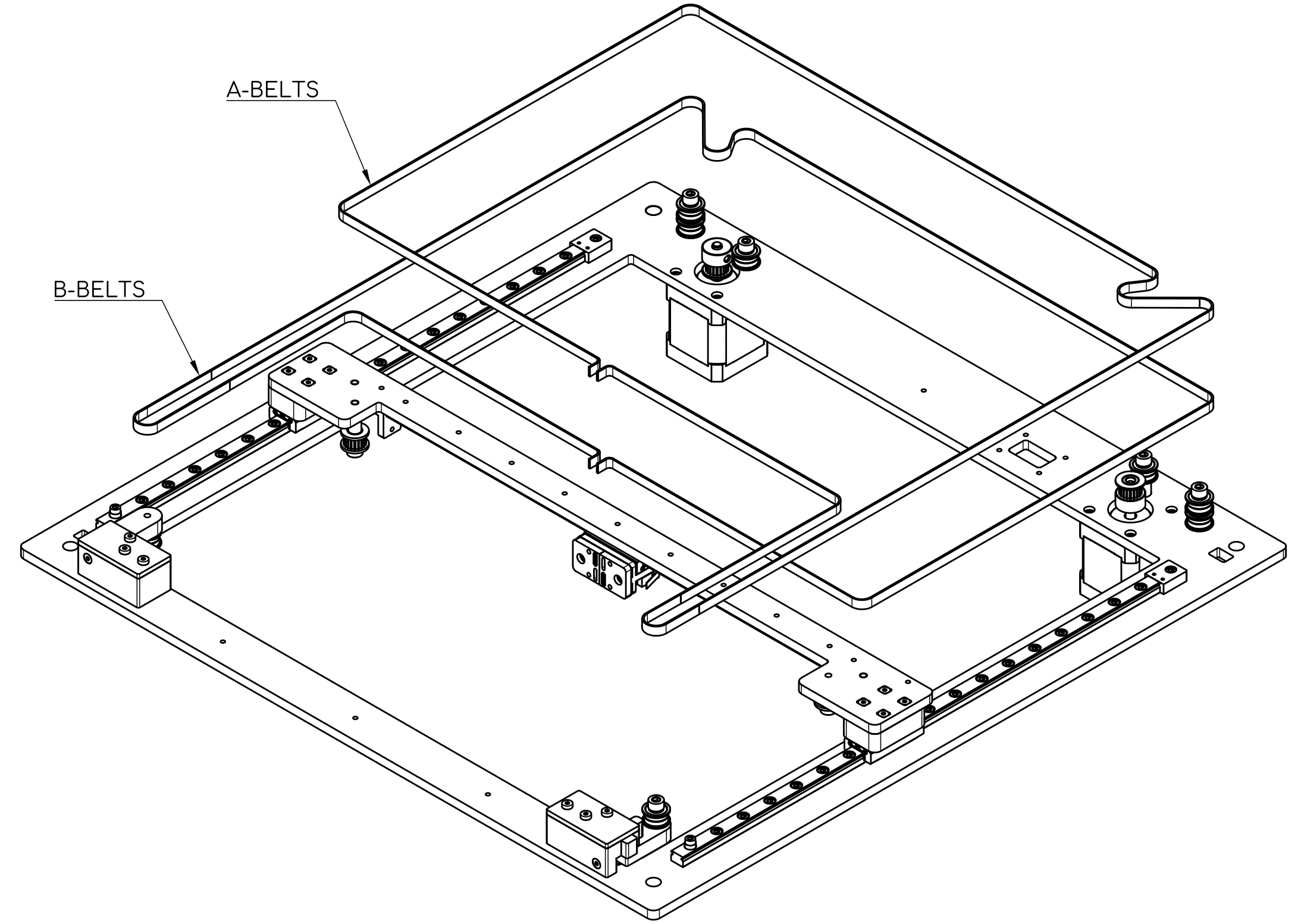

2. A / B 同步带绕法和压紧装配
P1
P2
材料清单
| 名称 | 数量 |
|---|
| GT2 同步带 | 5m |
| M3 * 8mm 螺栓 | 2 |
| 同步带压紧组件 | 2 |

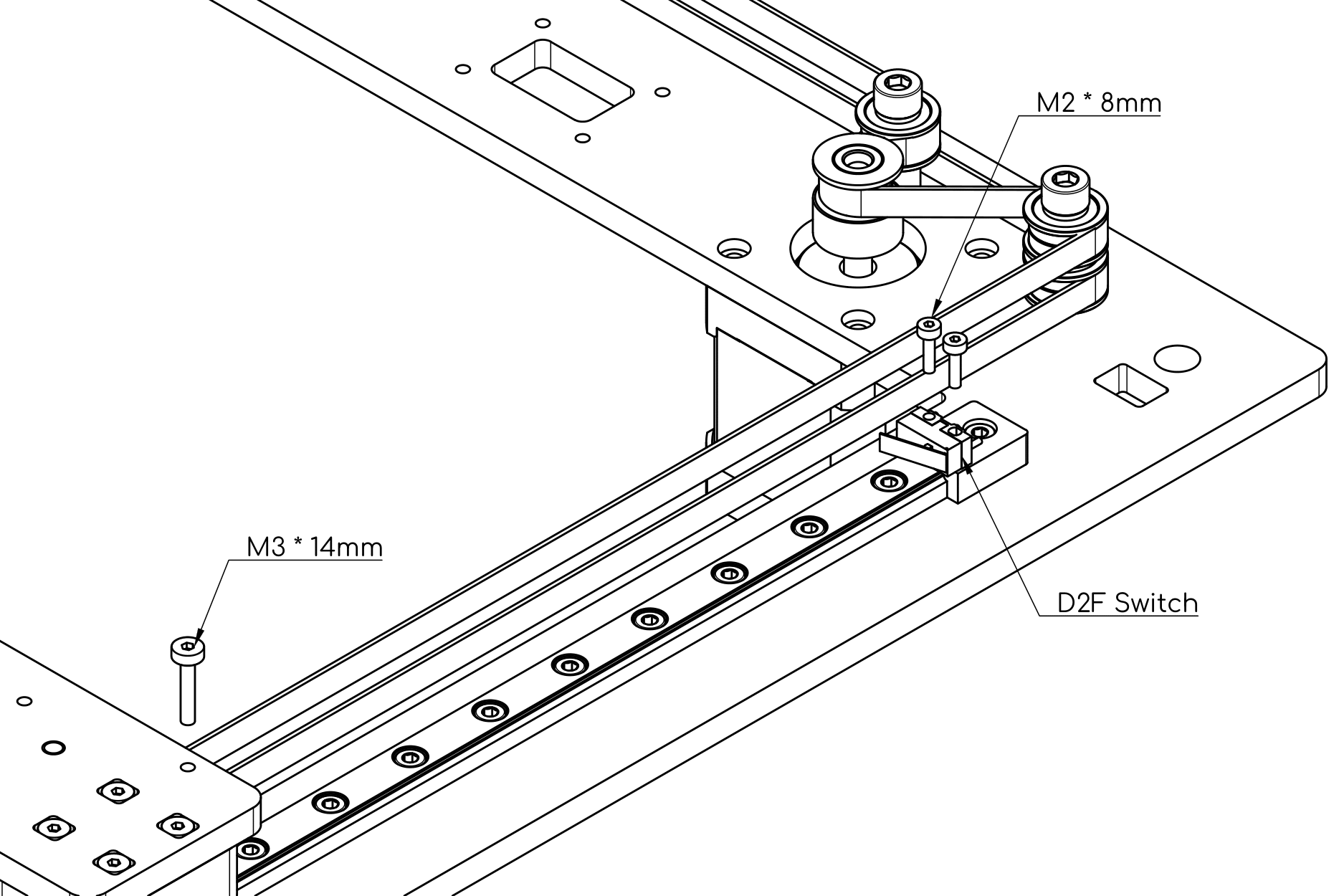

3. Y 轴限位触发的装配
材料清单
| 名称 | 数量 |
|---|
| M3 * 14mm 螺栓 | 1 |
| M2 * 8mm 螺栓 | 2 |
| DF2 微动开关 | 1
|
四、Papapiu Lab N1 的 Z 轴的装配图解

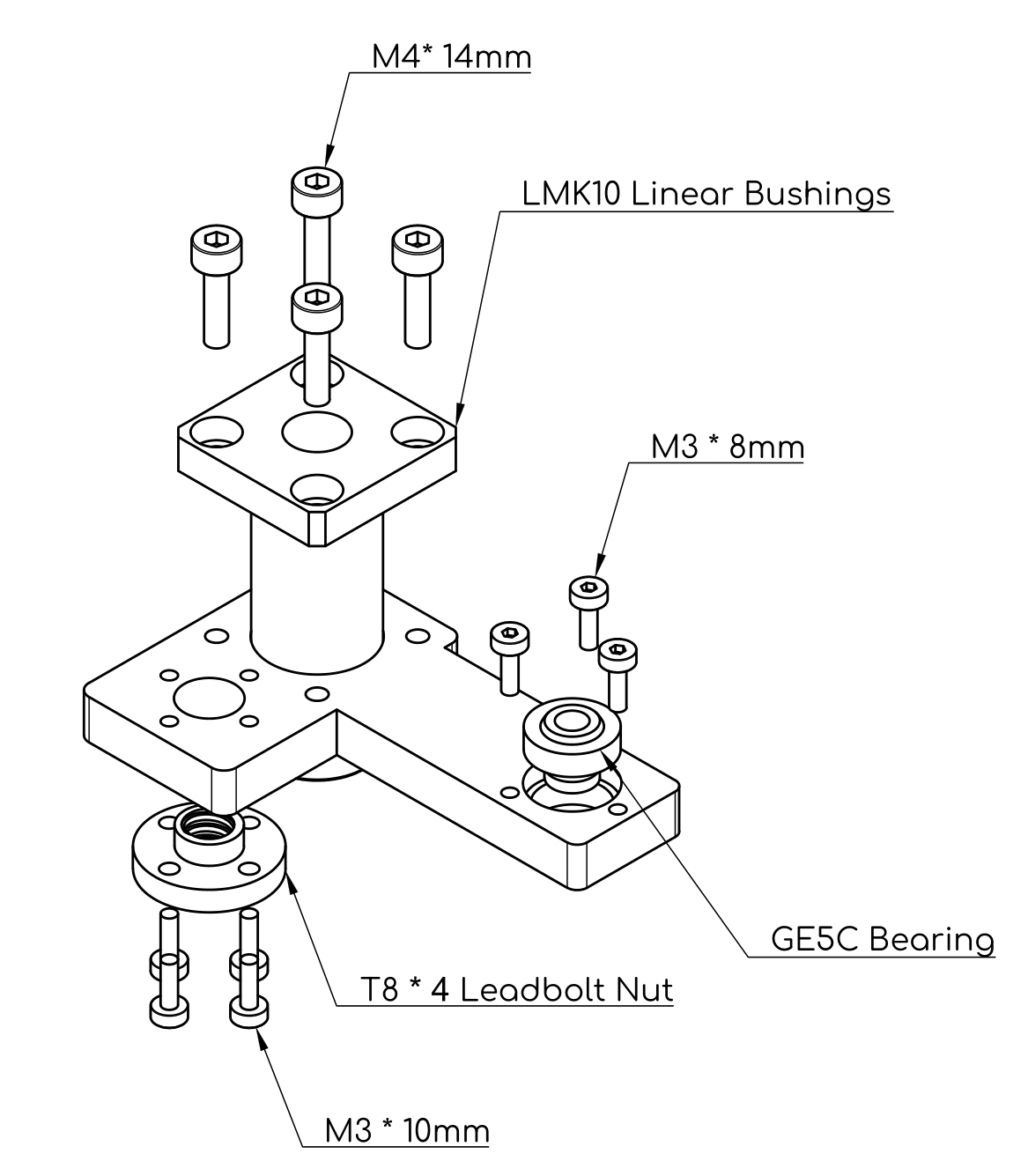

1. GE5C 轴承及 LMK10 轴承与 Z0 支架的装配
材料清单
| 名称 | 数量 |
|---|
| M3 * 8mm 螺栓 | 3 |
| M3 * 10mm 螺栓 | 4 |
| M4 * 14mm 螺栓 | 4 |
| LMK10mm 直线轴承 | 1 |
| GE5C 鱼眼轴承 | 1 |
| T8 丝杆螺母 | 1 |
| Z0 热床连接组件 | 1 |

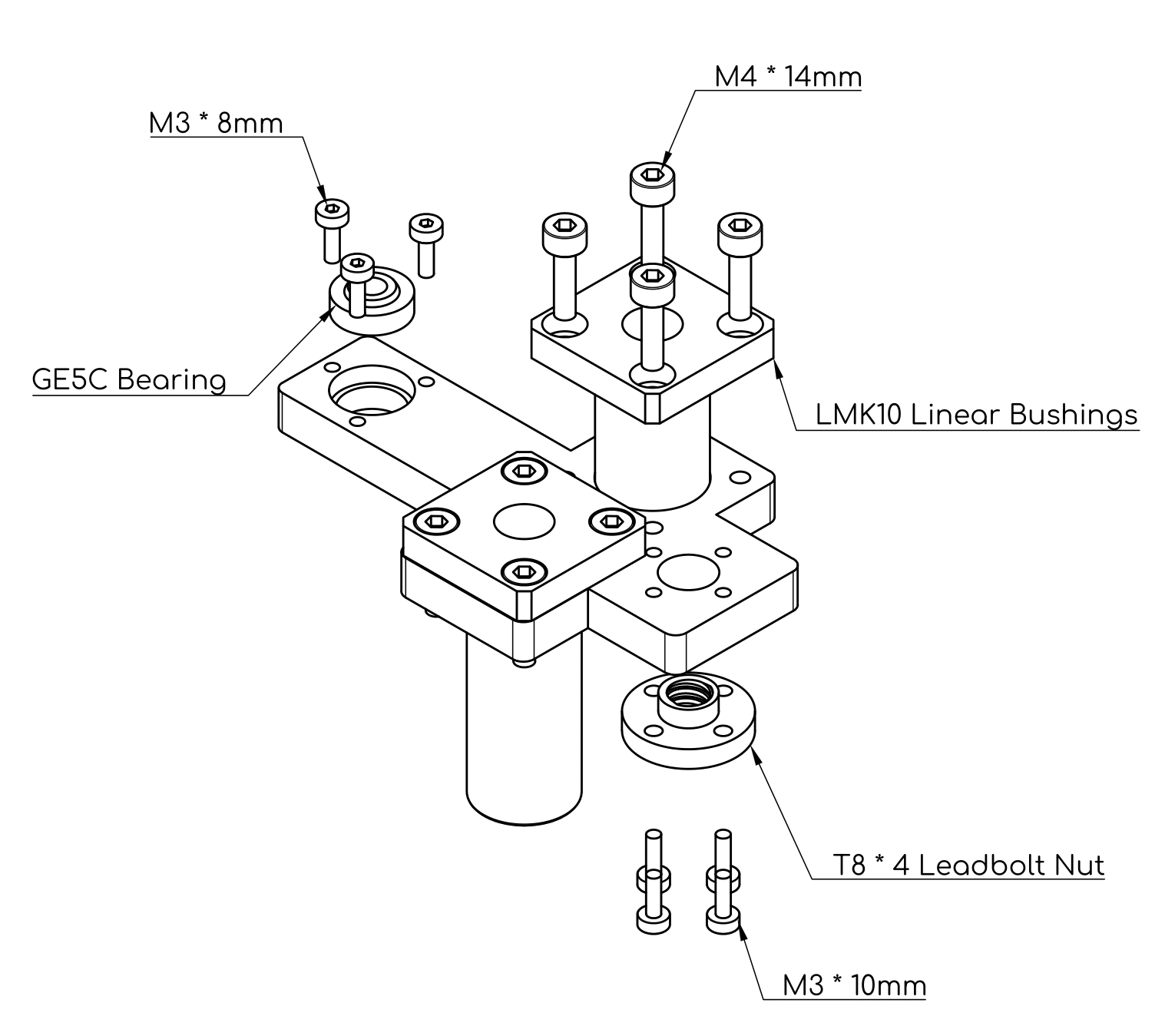

2. GE5C 轴承及 LMK10 轴承与 Z1 轴支架的装配
材料清单
| 名称 | 数量 |
|---|
| M3 * 8mm 螺栓 | 3 |
| M3 * 10mm 螺栓 | 4 |
| M4 * 14mm 螺栓 | 8 |
| LMK10mm 直线轴承 | 2 |
| GE5C 鱼眼轴承 | 1 |
| T8 丝杆螺母 | 1 |
| Z1 热床连接组件 | 1 |

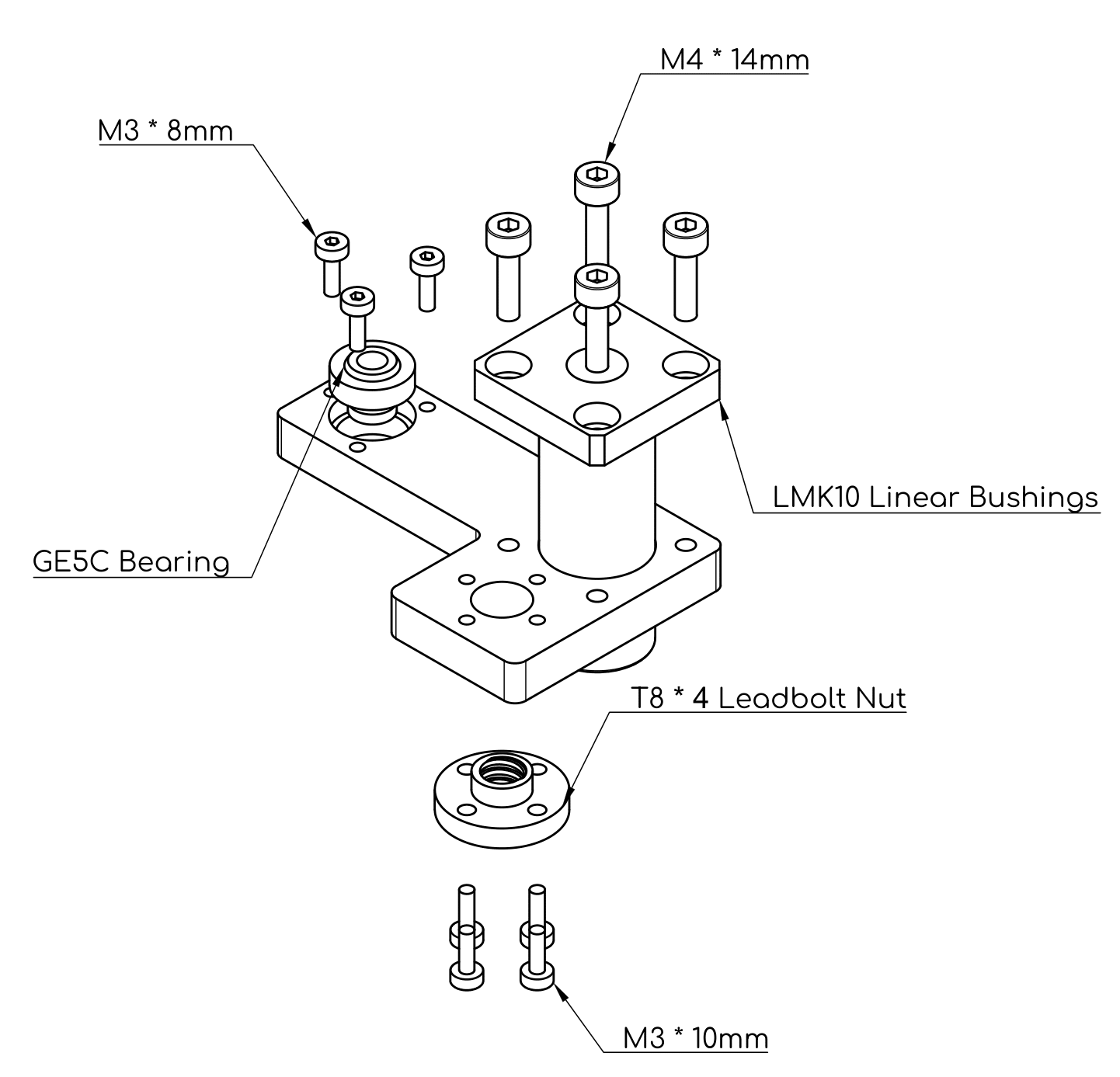

3. GE5C 轴承及 LMK10 轴承与 Z2 轴支架的装配
材料清单
| 名称 | 数量 |
|---|
| M3 * 8mm 螺栓 | 3 |
| M3 * 10mm 螺栓 | 4 |
| M4 * 14mm 螺栓 | 4 |
| LMK10mm 直线轴承 | 1 |
| GE5C 鱼眼轴承 | 1 |
| T8 丝杆螺母 | 1 |
| Z2 热床连接组件 | 1 |

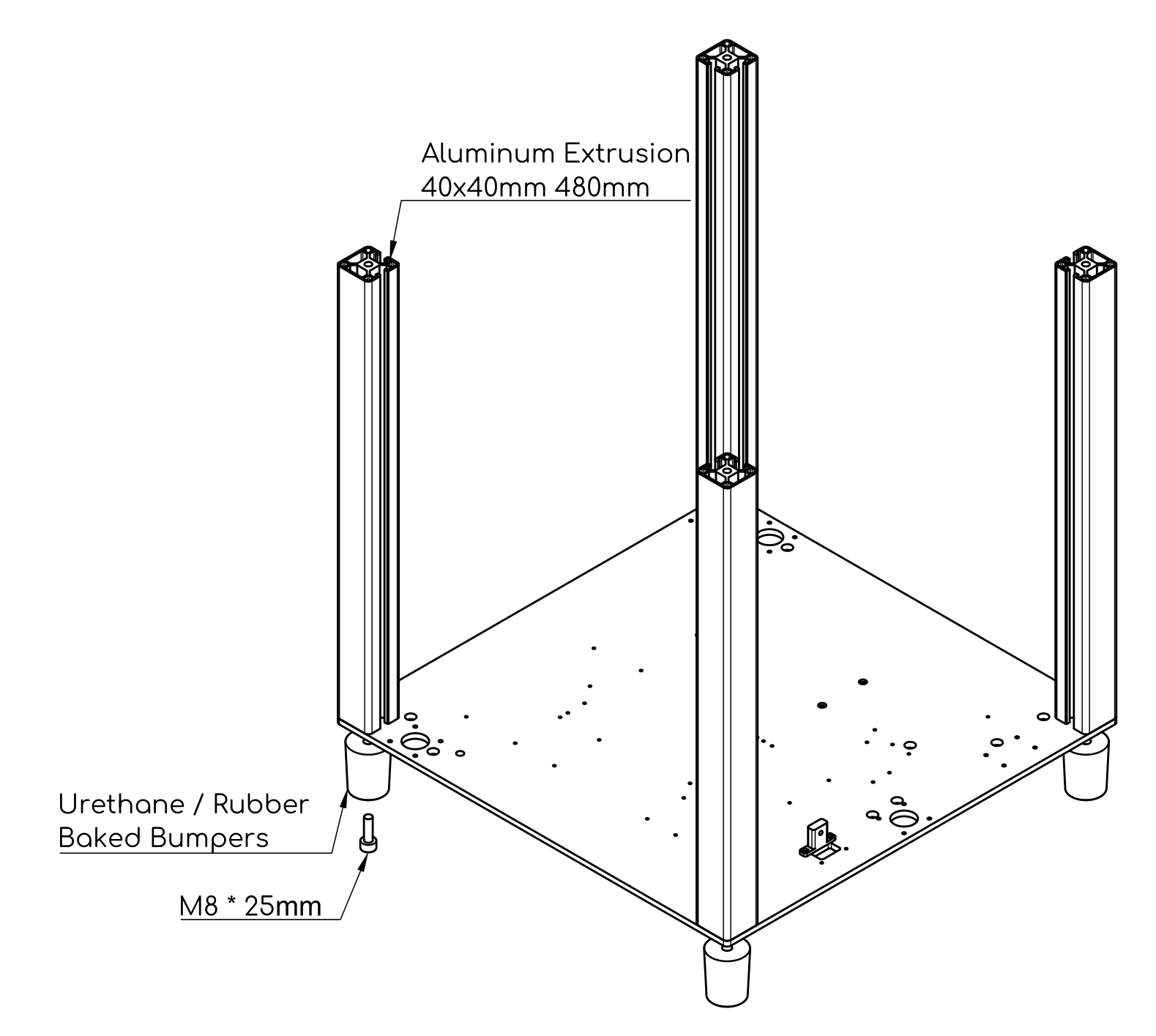

4. 4040 铝材及脚垫与底部面板的装配
材料清单
| 名称 | 数量 |
|---|
| B板 | 1 |
| M8 * 25mm 螺栓 | 4 |
| 4040N2 铝型材 480mm | 4 |
| 50mm优力胶胶垫 | 4 |

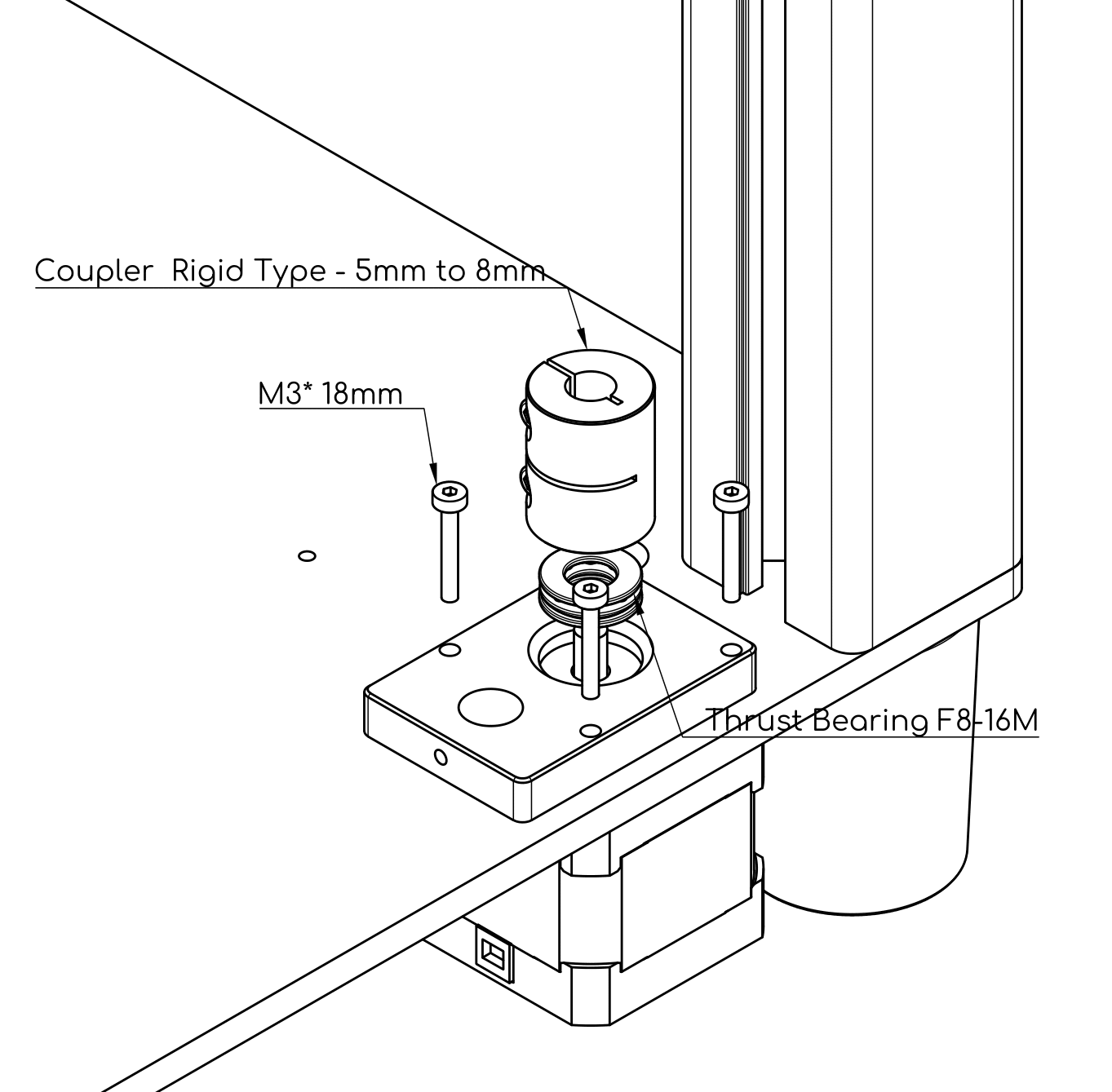

5. F8-16 推力轴承及联轴器与 Z0 轴底座的装配
材料清单
| 名称 | 数量 |
|---|
| M3 * 18mm 螺栓 | 4 |
| NEMA17电机 | 1 |
| F8-16M水平推力轴承 | 1 |
| Z0轴推力轴承组件 | 1 |
| 0805联轴器 | 1 |
6. F8-16 推力轴承及联轴器与 Z1 轴底座的装配
材料清单
| 名称 | 数量 |
|---|
| M3 * 18mm 螺栓 | 4 |
| NEMA17 电机 | 1 |
| F8-16M 水平推力轴承 | 1 |
| Z1轴推力轴承组件 | 1 |
| 0805联轴器 | 1 |
7. F8-16 推力轴承及联轴器与 Z2 轴底座的装配
材料清单
| 名称 | 数量 |
|---|
| M3 * 18mm 螺栓 | 4 |
| NEMA17 电机 | 1 |
| F8-16M 水平推力轴承 | 1 |
| Z2 轴推力轴承组件 | 1 |
| 0805 联轴器 | 1 |

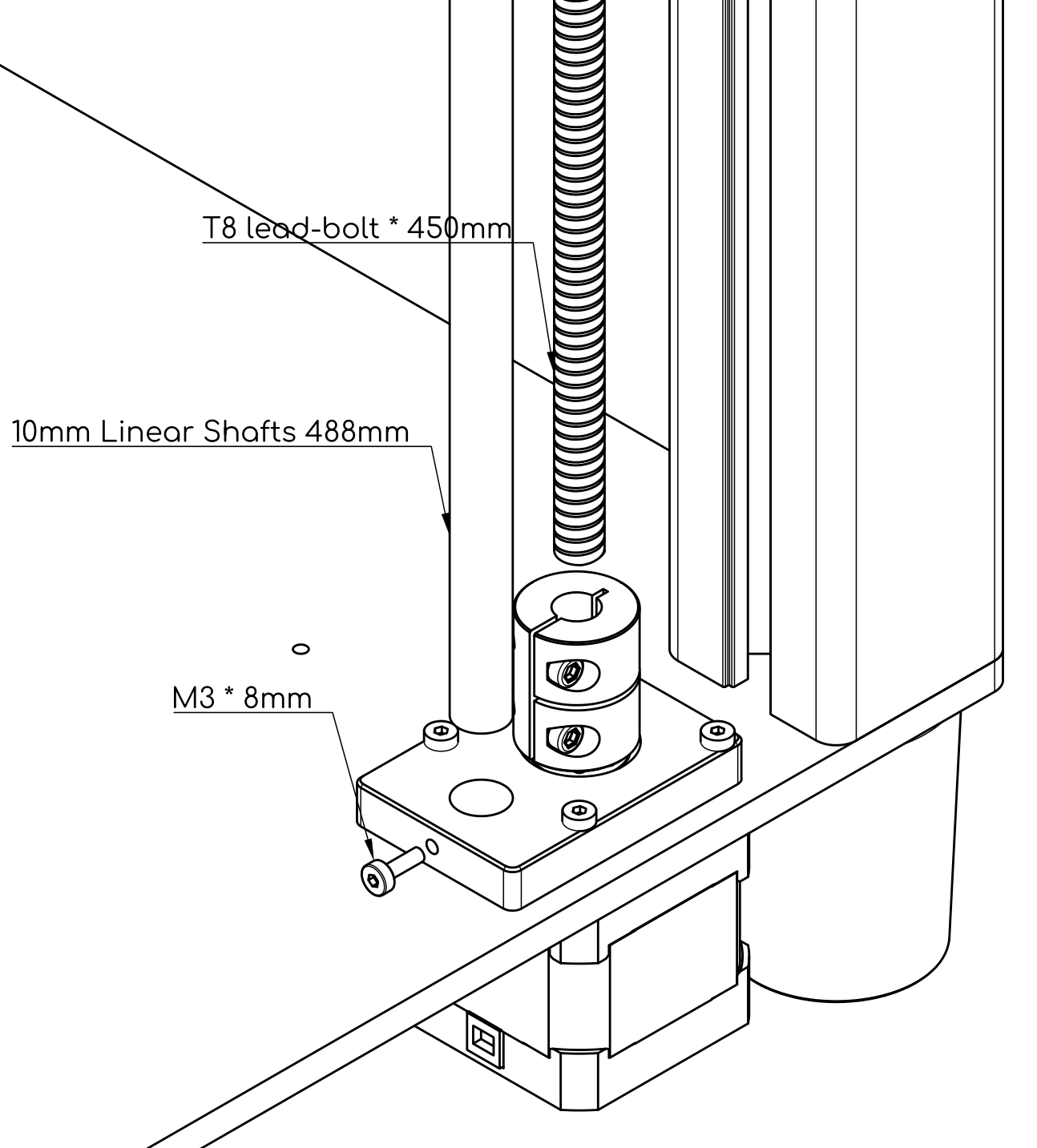

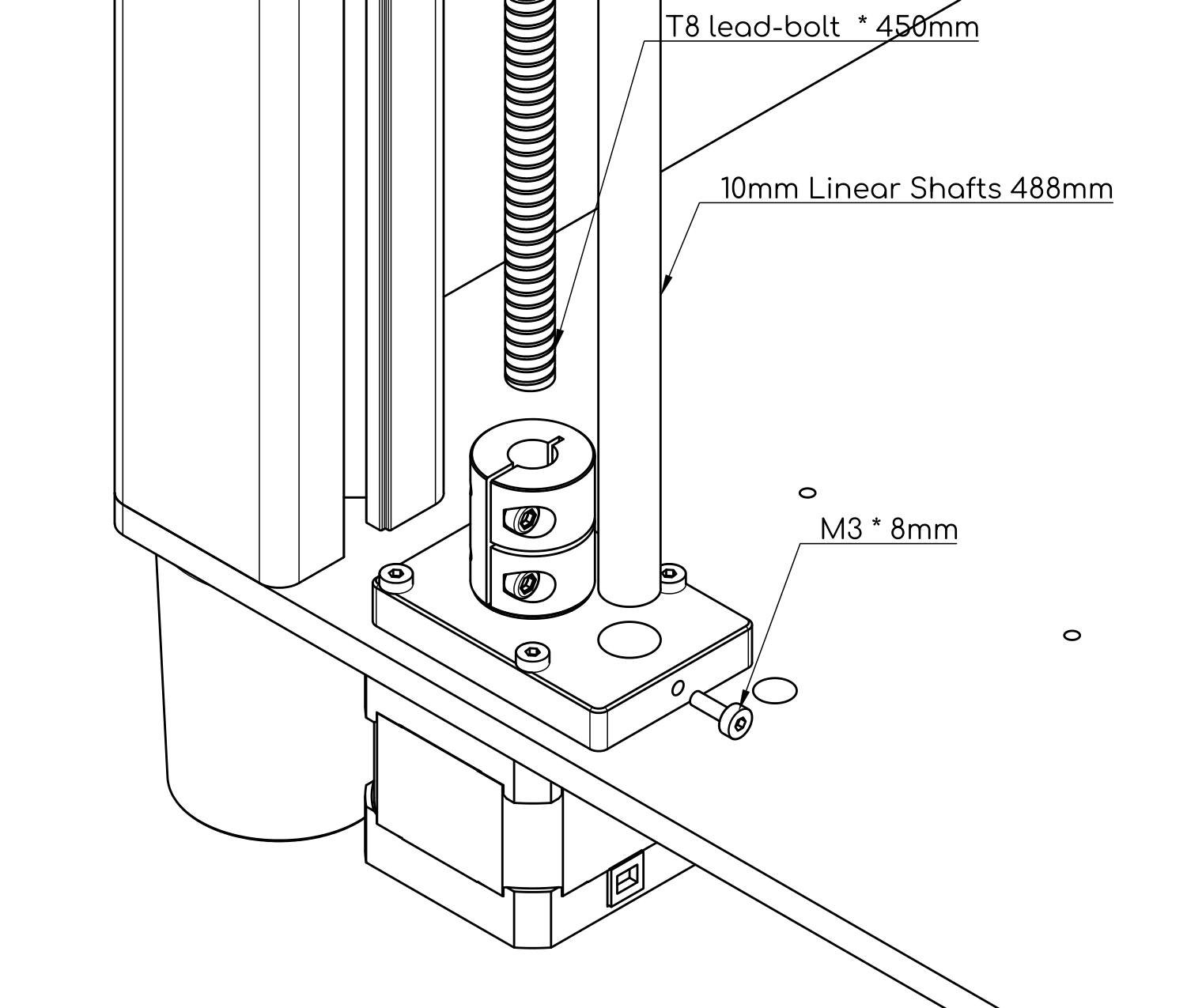

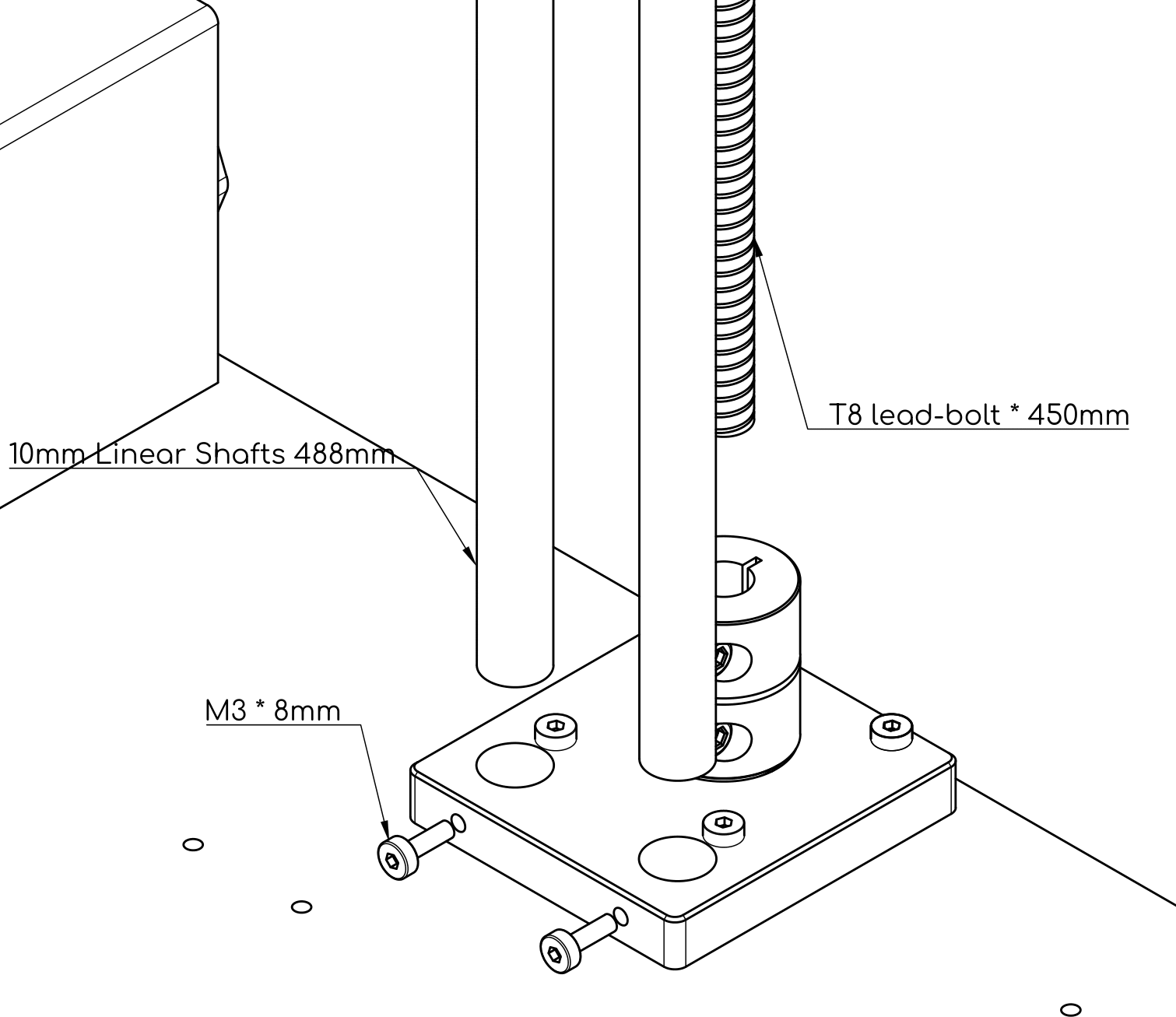

8. T8 丝杆及 10mm 光轴与 Z0 轴底座的装配
材料清单
| 名称 | 数量 |
|---|
| M3 * 8mm 螺栓 | 1 |
| T8 丝杆 450mm | 1 |
| 10mm 直径光轴 488m | 1 |
9. T8 丝杆及 10mm 光轴与 Z1 轴底座的装配
材料清单
| 名称 | 数量 |
|---|
| M3 * 8mm 螺栓 | 2 |
| T8 丝杆 450mm | 1 |
| 10mm 直径光轴 488m | 1 |
10. T8 丝杆及 10mm 光轴与 Z2 轴底座的装配
材料清单
| 名称 | 数量 |
|---|
| M3 * 8mm 螺栓 | 1 |
| T8 丝杆 450mm | 1 |
| 10mm 直径光轴 488m | 1
|
五、Papapiu Lab N1 的打印平台（热床）的装配图解

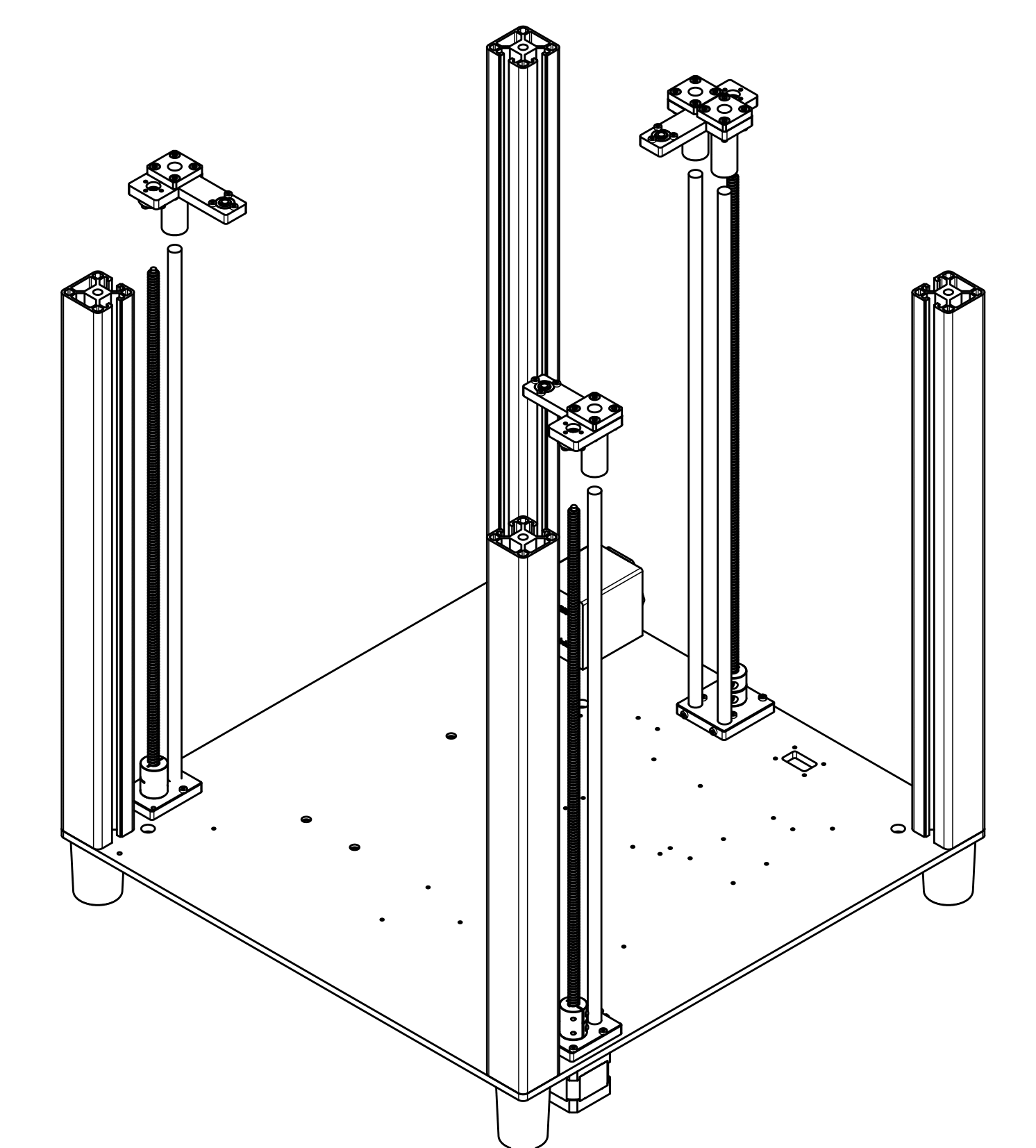

1. Z0, Z1, Z2 支架与 T8 丝杆和光轴的装配
材料清单
| 名称 | 数量 |
|---|
| Z0连接件（已装配） | 1 |
| Z1连接件（已装配） | 1 |
| Z2连接件（已装配） | 1 |

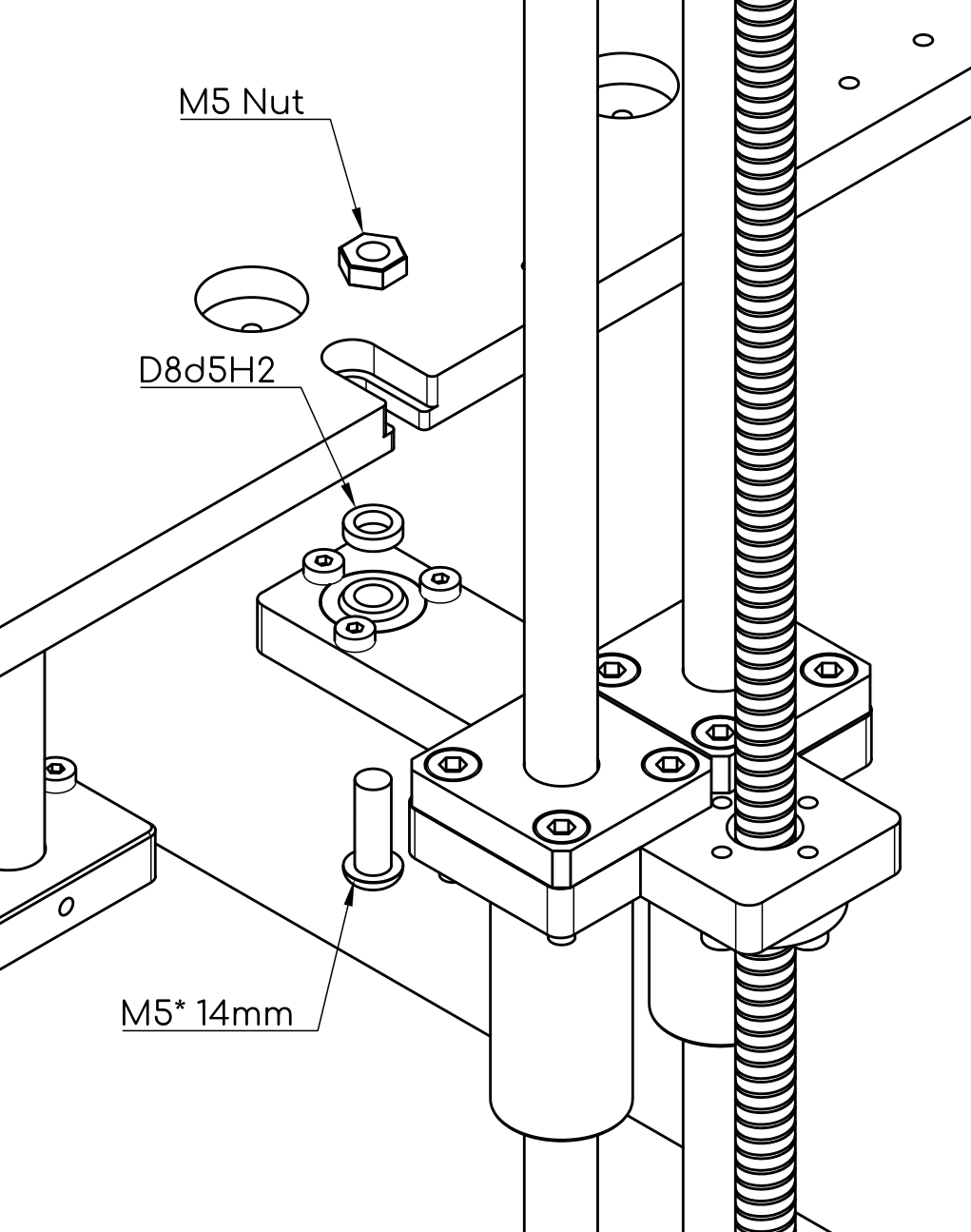

2. Z0 与热床连接处的装配
材料清单
| 名称 | 数量 |
|---|
| M5螺母 | 1 |
| M5 * 14mm螺栓 | 1 |
| 垫圈 D8d5H2 | 1 |
3. Z1 与热床连接处的装配
材料清单
| 名称 | 数量 |
|---|
| M5螺母 | 1 |
| M5 * 14mm螺栓 | 1 |
| 垫圈 D8d5H2 | 1 |
4. Z2 与热床连接处的装配
材料清单
| 名称 | 数量 |
|---|
| M5螺母 | 1 |
| M5 * 14mm螺栓 | 1 |
| 垫圈 D8d5H2 | 1 |

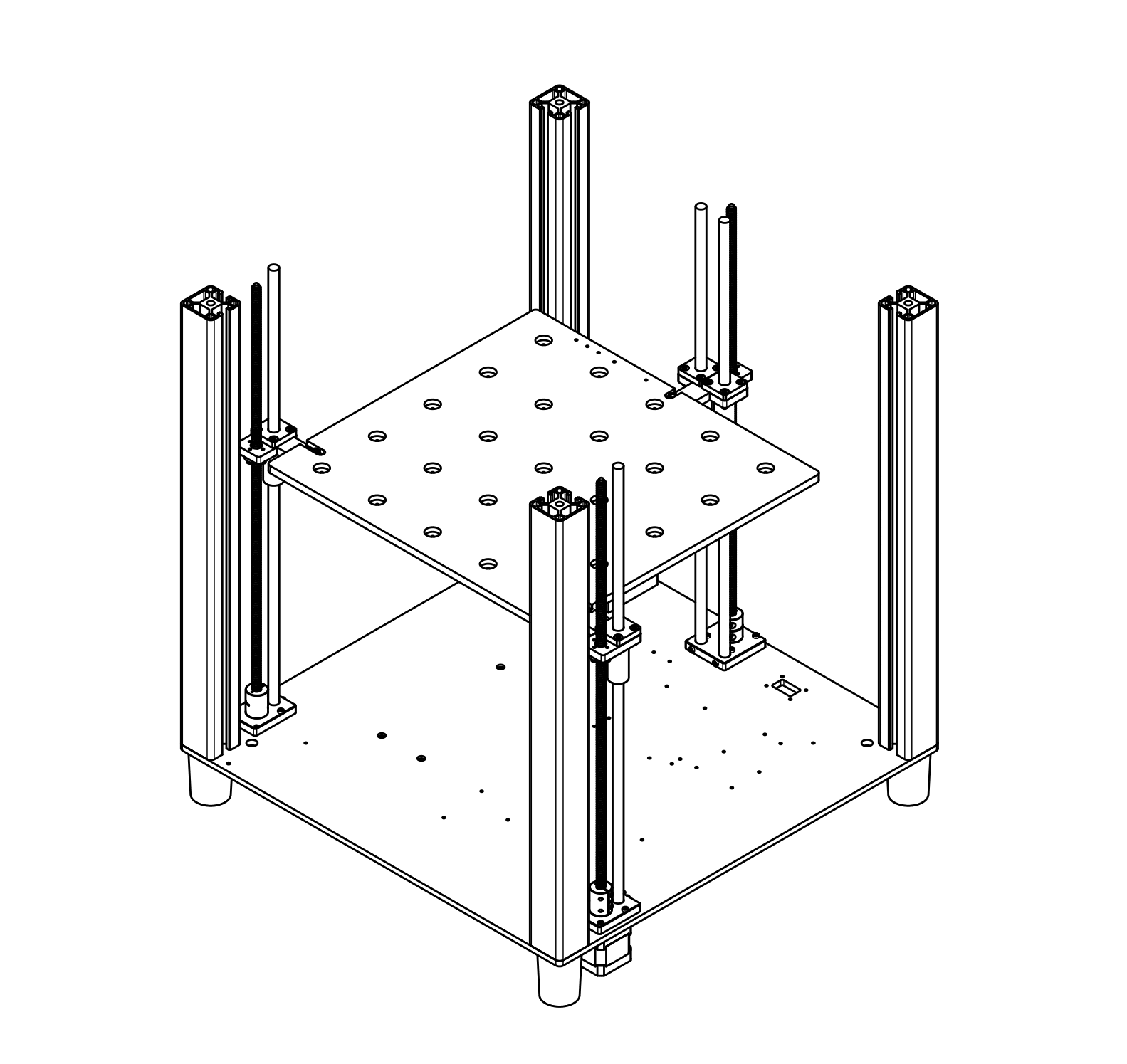

5. 装配完成效果
