... 装配手册
六、Papapiu Lab N1 的打印工具头的装配图解
打印工具头和 X 轴滑块支架的装配
使用之前喷嘴和顶丝记得加热到200度在拧紧
材料清单
| 名称 | 数量 | 单价 | 总价 | 购买链接 | 备注 |
|---|---|---|---|---|---|
| M3 * 10mm 螺栓 | 4 | ||||
| M3 * 14mm 螺栓 | 2 | ||||
| PapapiuLab Tazz 工具头 | 1 | 299 | |||
| 4010 24V轴流风扇 | 1 | ||||
| PT1000热敏电阻 | 1 | 14 | 高温 PT1000温度传感器3D打印机测温探头二线铂热电阻探头3*20mm-淘宝网 (taobao.com) | 温度范围-50~500℃（记得跟老板备注3*15mm的。） | |
| 70w加热棒 | 2 | 7 | 70W大功率电热管3D打印机配件直径6长20 1224V加热棒耐高温加热管-淘宝网 (taobao.com) | 此为新款Tazz打印工具头需要的。6*20mm，24v70w， |

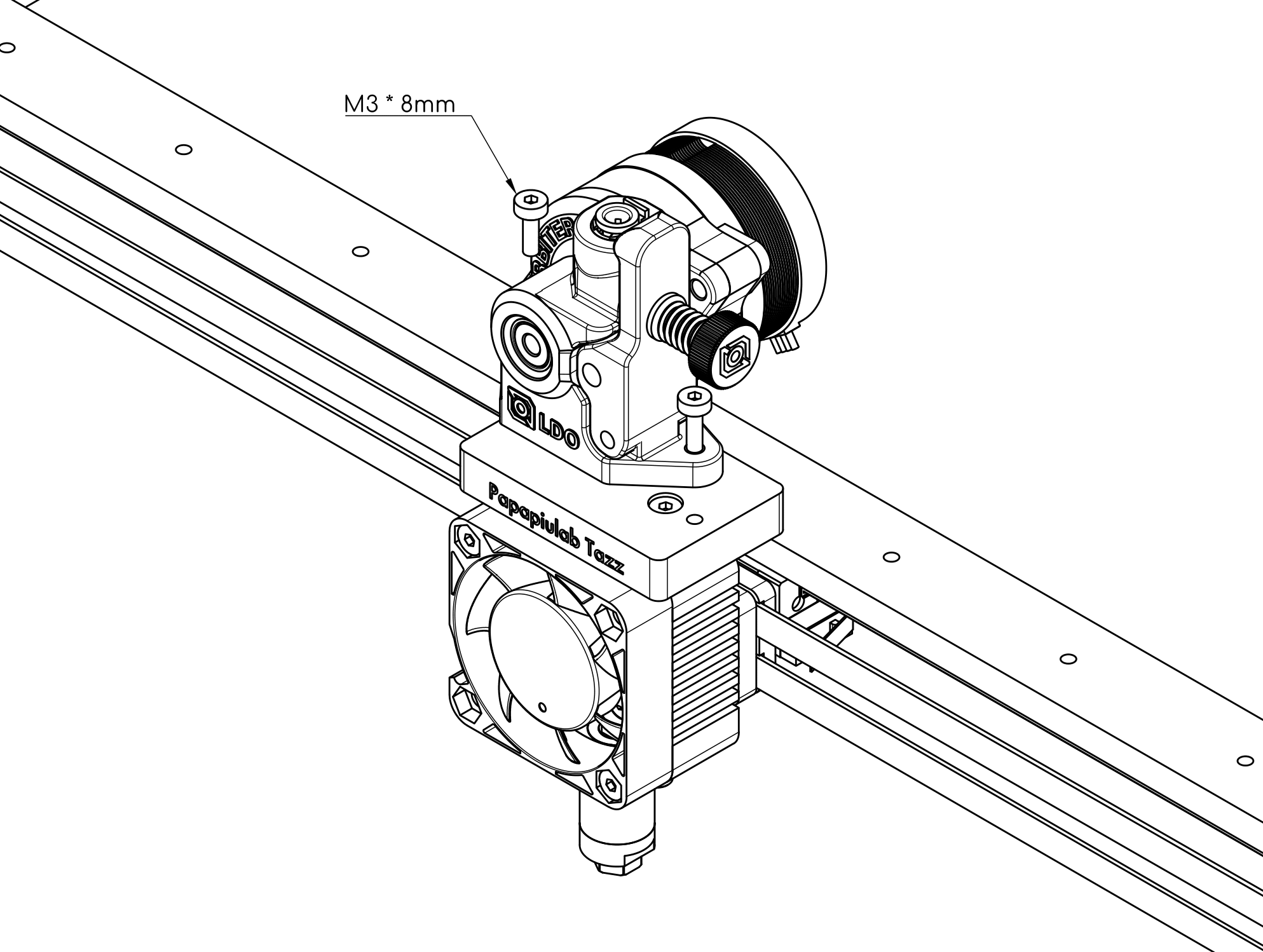

2. 打印工具头和 Orbiter2.0 挤出机的装配
材料清单
| 名称 | 数量 |
|---|---|
| M3 * 10mm 螺栓 | 2 |
| LDO Orbiter 2.0伽利略挤出机 | 1 |

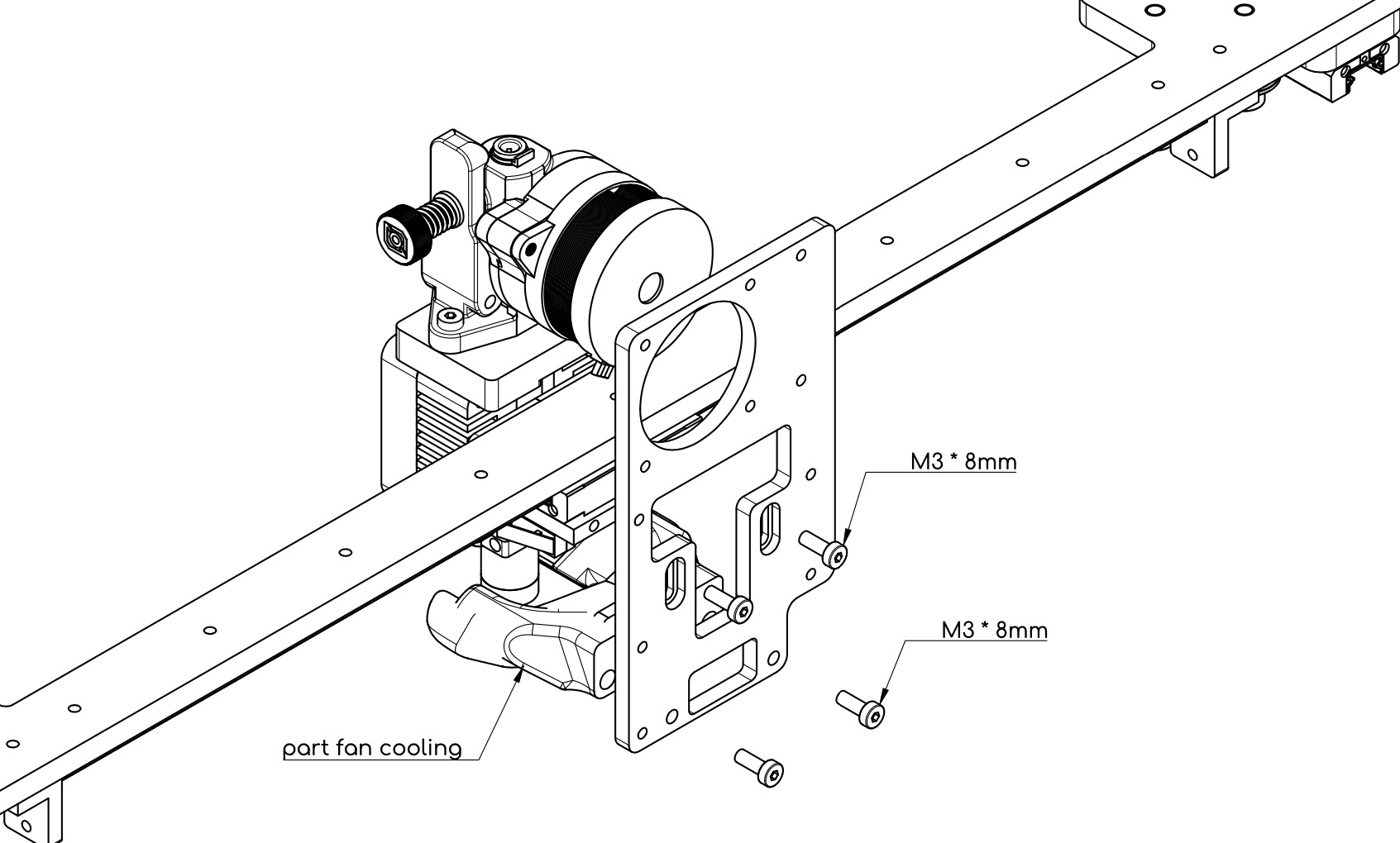

3. 打印工具头散热风道和背部工具板的装配
材料清单
| 名称 | 数量 |
|---|---|
| M3 * 8mm 螺栓 | 4 |
| PapapiuLab Tazz 工具头背部工具板 | 1 |
| 冷却风道模型 | 1 |

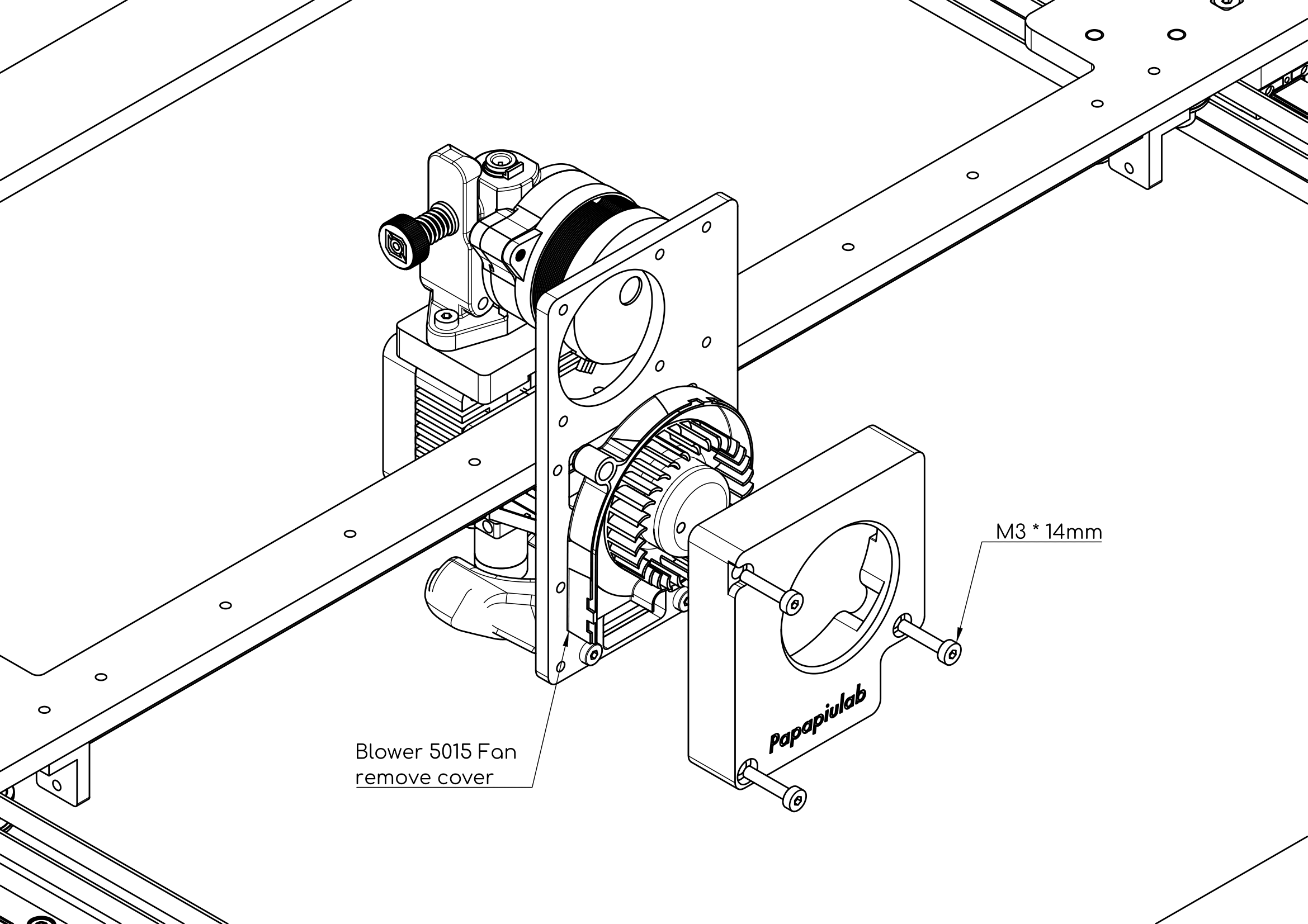

4. 打印工具头散热风扇和背部工具板的装配
材料清单
| 名称 | 数量 |
|---|---|
| 5015 涡轮鼓风机 | 1 |
| M3 * 14mm 螺栓（改为M3 * 16mm 螺栓，不然不够长） | 1（3） |
| 5015 风道模型 | 1 |

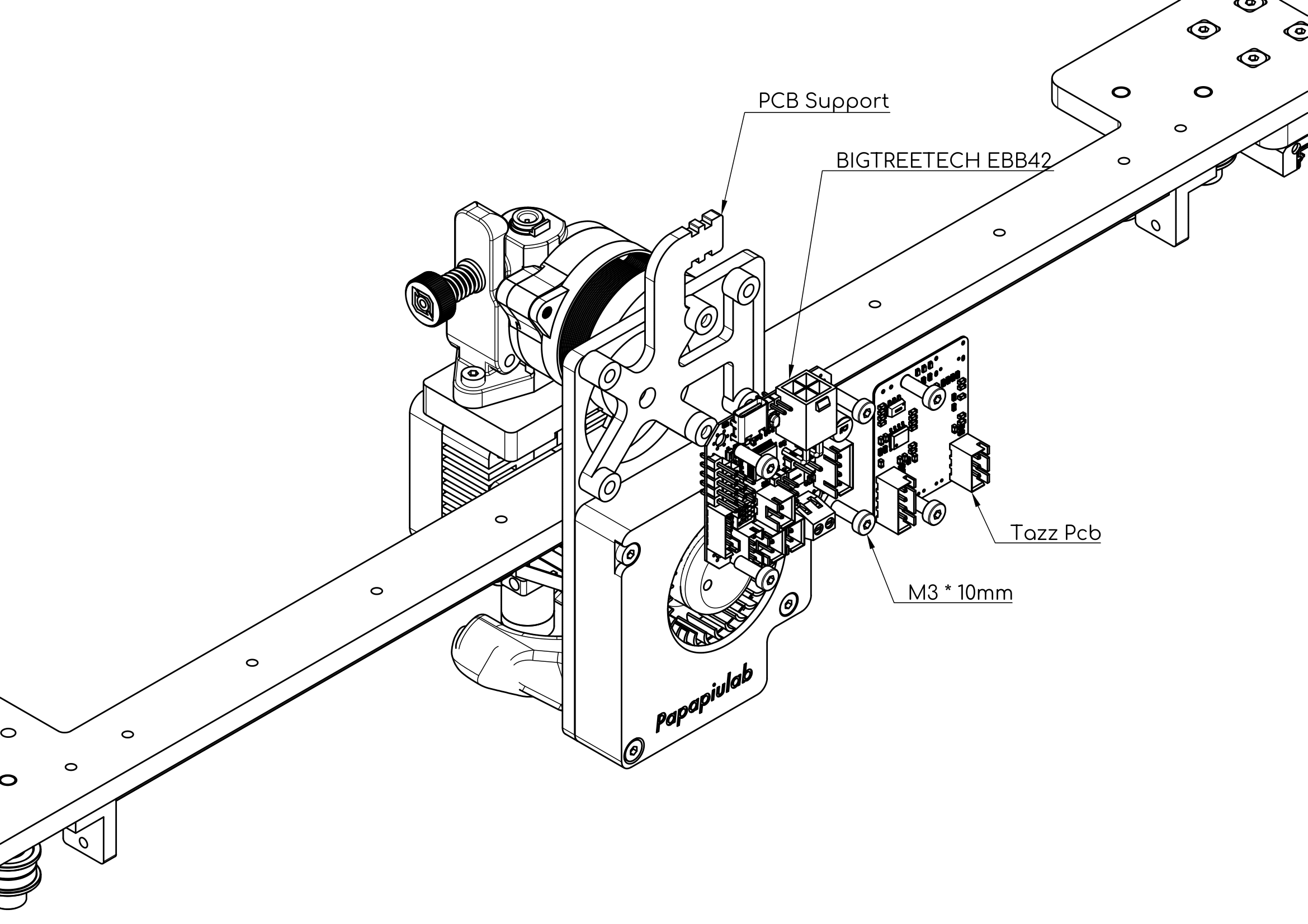

5. 打印工具头 EBB42 及 Tazz 检测 PCB 和背部工具板的装配
材料清单
| 名称 | 数量 |
|---|---|
| M3 * 10mm 螺栓（换M3 * 12mm 螺栓） | 6 |
| BIGTREETECH EBB42 CAN工具板 | 1 |
| EBB42 PCB安装支架 | 1 |
| PapapiuLab Tazz 工具头检测PCB | 1 |
七、Papapiu Lab N1 框架的装配图解
1. XY 轴组件与 Z 轴组件的装配

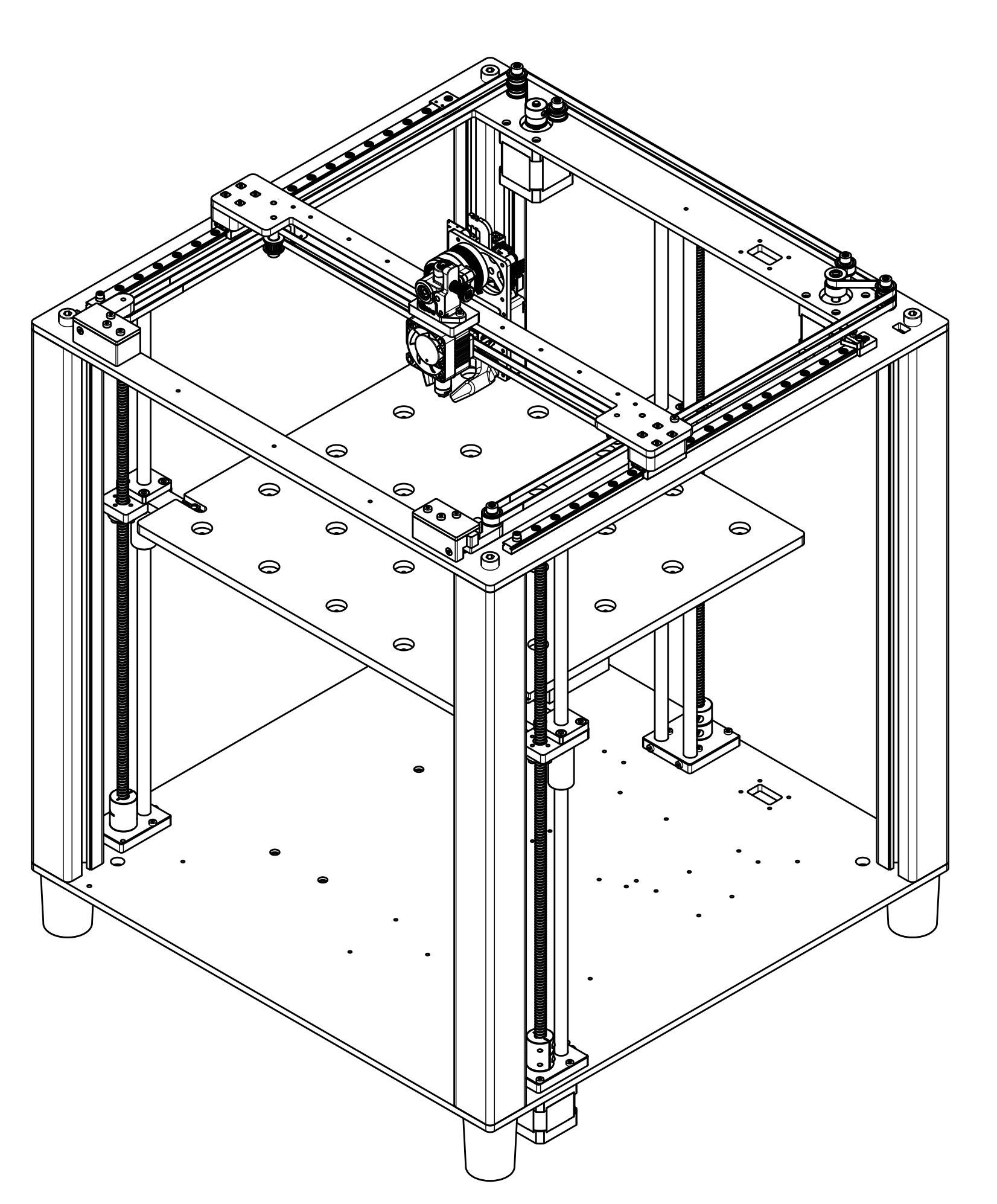

2. 装配完成效果
