摘要： ...

Filametrix 模组

 切断新电机板

并非所有主体都已转换。如果您的主体未在下面列出，请使用旧电机板。

使用M6 bowden配件代替ECAS的更紧凑的版本也可用于某些主体。 此外，M6 版本还提供更坚固的闩锁。（ECAS版本的闩锁与所有M6主体兼容。

• ECAS卡口

• SB_CW2_new_motor_plate_Main_Buddy_Cutting_with_ECAS

• M6 鲍登支架

• SB_CW2_new_motor_plate_Main_Buddy_Cutting_with_M6

支持 LGX Lite

https://www.printables.com/de/model/576122-lgx-lite-stealthburner-filament-cutter

tommorox234 为 LGX Lite 创建了主体。请随时通过印刷品与他取得联系。 谢谢你:)

支持 StealthOrbiter

• ORBITERMOUNT_STANDARD_PG7_V2_Cutting

来自 emjay276

打印头

Phaetus Dragon UHF 和 Phaetus Dragon UHF mini 更新

• SB_Dragon_UHF_cutting_TH_Front或SB_Dragon_UHF_mini_cutting_TH_Front

• SB_Dragon_UHF_cutting_TH_Rear或SB_Dragon_UHF_mini_cutting_TH_Rear

• Knife_holder_Dragon_UHF

来自 emjay276

添加了 Bambu Hotend 的更新。

• SB_Bambu_cutting_Printhead_back

• SB_Bambu_cutting_Printhead_front或SB_Bambu_cutting_Printhead_front_2

• Bambu_Adapter

感谢 Facebook 的“Jakub Kadlec”:)

Voron Revo Hotend 的更新

• SB_RevoVoron_back

• SB_RevoVoron_front

作者：Russell Gower - 注意目前未经测试！！

Rapido Hotend 更新

• 查看文件夹

对 juliusjj25 :) 表示感谢

Slice engingeering mosquito hotend 更新

https://www.printables.com/de/model/614813-filametrix-mod-for-slice-engingeering-mosquito-hot

对“https://www.printables.com/de/@MakeAUsername_285162 说声谢谢"

赋予动机

我已经看了ERCF MMU几个月了。一直阻止我开始这个项目的是关于灯丝尖端成型的问题和问题的讨论。突然间，一家新公司向我们展示了他们是如何做到的，非常可靠。他们只是剪断了灯丝。在建造ERCF_Filament_Cutting_MOD@pure100kim的设计进一步激励和启发下，我开始构建自己的版本。

了解其工作原理

概念验证 1：https://youtube.com/shorts/HOMG8cVk_U4

概念验证 2：https://youtu.be/tTcrxttyths

Filametrix的实际应用：https://www.youtube.com/watch?v=tfMZWQRqtvY

很高兴知道

请注意：

• 我们需要使用其中一个 ADXL 安装螺纹

• 根据切割点的设置和位置，我们很可能不会丢失任何构建体积

• 对于主体，我重新混合了Alexanderor的ECAS版本

所需条件

打印列表

工具头

• 1x SB（热端名称）切割打印头背面

• 1x SB（热端名称）切割打印头正面

• 1x SB 主体切割，带 ECAS（或带传感器）

• 1x SB 电机板（由于 Stealthburner 进行了小更新，最新的板不再适合。所以请使用这个 git 中的那个）

• 1x SB 锁存器 ECAS

• 1x 切割臂

• 1x 刀架

龙门架上的切割点

• 1x 减压器支架

• 1x 压板

龙门架上的伺服切割点

• 待定。。。

零件清单 - 考虑到您已经拥有带有 Dragon Hotend 的 Stealthburner

工具头：

• 乐泰

• 1x M3 螺母（DIN934;理想情况下，用于修改螺母以正确插入灯丝的沉头工具）

• 2x M3 垫圈 （0.5mm）

• 1 个 M3x18 SHCS（它从 SB-Cover 安装座补充左上角的 M3x25 SHCS）

• 2 个 Voron 加热插件

• 1x M3x18 FHCS（沉头螺钉）

• 1 个 M3x8 SHCS

• 1x M2.5x16 SHCS（15-18mm 作品）

• 弹簧 0.4x4x15 或圆珠笔的替代品（L=15mm;D<=4,5mm）（我已经订购了一些进行测试，以具有“定义”的弹簧）

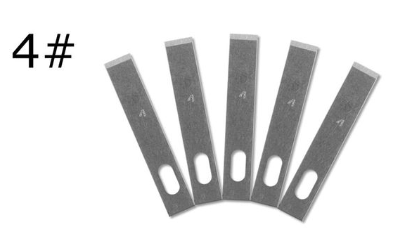

• 4 型金属爱好刀片（我们会将其切割成一定长度） 链接亚马逊链接，这些需要胶水才能固定，但工作正常（美国） 链接

•

龙门架上的切割点

• 1 个 M3x16 BHCS

• 1x M3 螺母

• 1 个 M3x8 FHCS

• 2x M3 SHCS（长度：6mm - 无背衬，10mm - 钛背衬，12mm - MGN9导轨）

• 2 个 Voron 加热插件

集会

切割臂

将 skalpel 切割成长度 l=26mm

在mmu_parameters.cfg：

套装form_tip_macro：_MMU_CUT_TIP

将toolhead_extruder_to_nozzle和toolhead_sensor_to_nozzle设置为工具头的相应测量值。

套force_form_tip_standalone：1

在附加 .cfg

您还需要额外调整参数，例如设置刀具位置、速度等。更多信息在 cfg 文件本身。 设置variable_output_park_pos：......到从喷嘴尖端到刀片的距离

伺服

如果您使用的是龙门舵机，请删除此文件中与“gantry_servo”相关的主题标签。

如果你想支持我

可选 下一个位置

_MMU_CUT_TIP现在可以选择在进行切割后立即移动到“下一个位置”。例如，将其设置为切片器中吹扫塔的位置。_SET_LOC_AFTER_TOOLCHANGE设置此位置，_MMU_CUT_TIP宏将负责在切割后立即但在卸载之前移动。以 orcaslicer 的 toolchange gcode two messages down 为例。如果您不打算使用它，可以忽略这一点。
