跟着思兼学习Klipper(03-2)番外1-自定义stm32f103 bootloader|2

番外一：为其他最小系统定制 Bootloader

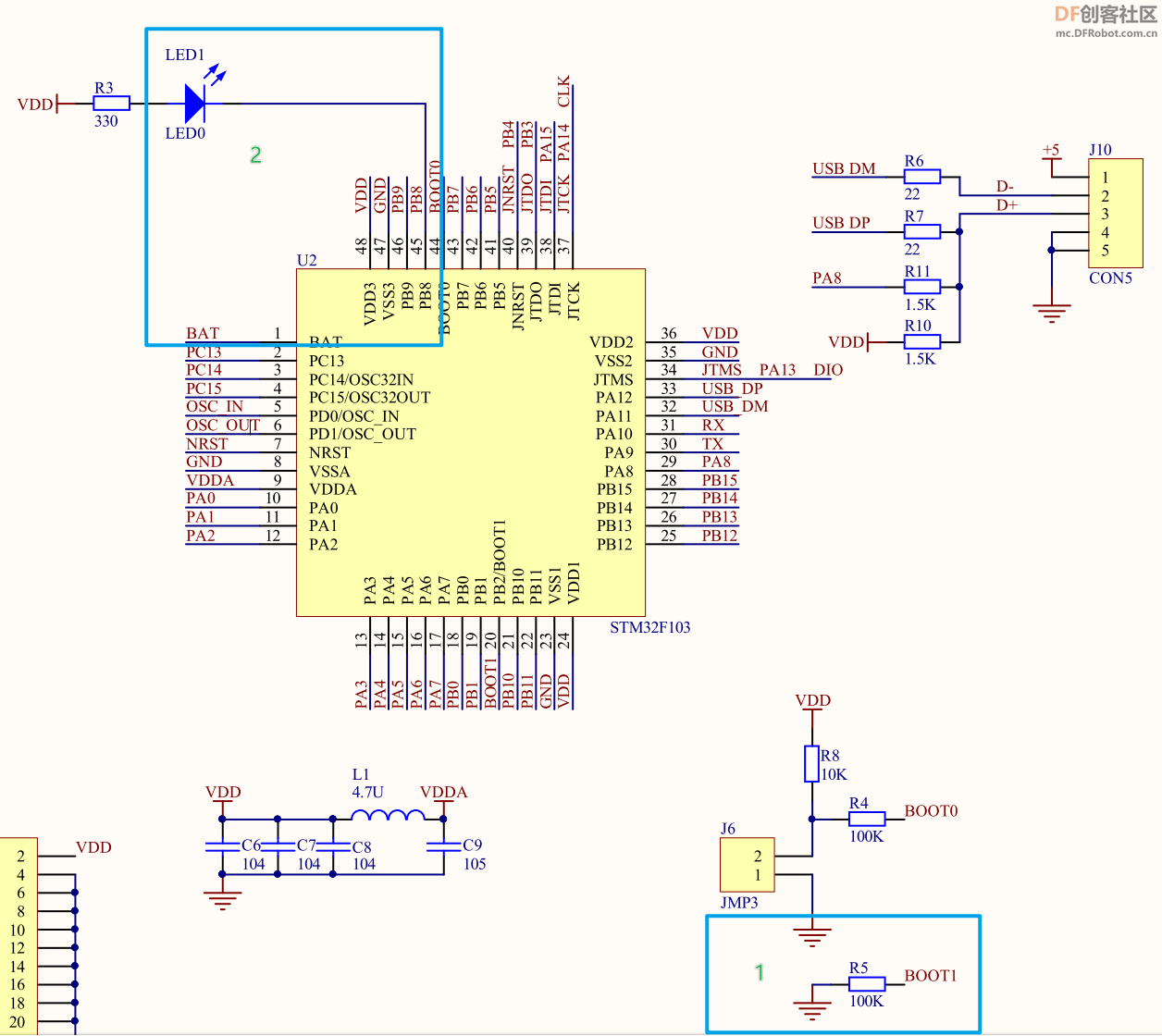

整完这块最小系统板后，我不想焊接引脚，又掏出一块F103，形状不一样，看了下原理图，发现两个问题：

1. PB2（BOOT1）接地了

2. LED指示灯接在PB8

我们看看 stm32duino-bl 有没有预编译好的，结果发现没有。那么自己动手，丰衣足食，我们以pb9为模板，看看如何修改定制针对此板的引导器，尝试修改如下内容：

 复制代码 隐藏代码
// config.h// for STM32F103C8T6 大板// config.h#elif defined TARGET_GENERIC_F103_PB8    #define LED_BANK            GPIOB    #define LED_PIN             8    #define LED_ON_STATE        1    // Button (if you have one)    #define BUTTON_BANK GPIOA    #define BUTTON_PIN 3    #define BUTTON_PRESSED_STATE 1

以及 Makefile 文件：

 复制代码 隐藏代码
# Makefliegeneric-pb8: begin clean gccversion build_generic-pb8 sizeafter finished  copy_generic-pb8 endbuild_generic-pb8: TARGETFLAGS= -DTARGET_GENERIC_F103_PB8 $(DEFINES)# Set the linker scriptbuild_generic-pb8: LDFLAGS +=-T$(ST_LIB)/c_only_md_high_density.ldbuild_generic-pb8: elf bin lss symcopy_generic-pb8:        @echo
        home.php?mod=space&uid=68693 "Copying to binaries folder"        @echo
        cp $(TARGET).bin bootloader_only_binaries/generic_boot20_pb8.bin
        @echo

使用如下命令编译：make generic-pb8 ，生成的文件在 bootloader_only_binaries/generic_boot20_pb8.bin。通过 Serial 方式烧录，测试成功。关于配置文件，我们发现它定义了两个引脚：

1. LED_PIN ，即板载LED指示灯，根据情况设置，这里是 PB8

2. BUTTON_PIN，根据情况选择。置高即进入并停留在 stm32duino-bootloader。我们这里选择 PA3
